	适用范围密封腔压力：P≤-0.1～1.6MPa 密封腔温度：t=-20℃～140℃ 线速度：Vg≤10m/s

■单端面、非平衡型密封
■橡胶
■符合DIN 24960标准

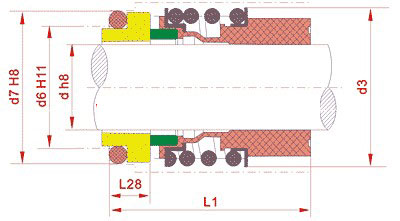

MG13 装配尺寸 (mm)
规格\尺寸	d1 (h6)	d3 (max)	d6 (H11)	d7 (H8)	L33 (±0.5)	L4	L5	L6	L10
MG13-8	8	21.0	17	21		6.0	1.5	4.5	7.4
MG13-10	10	22.5	17	21	33.4	6.6	1.5	4.5	7.5
MG13-12	12	25.0	19	23	33.4	6.6	1.5	4.5	7.5
MG13-14	14	28.5	21	25	33.4	6.6	1.5	4.5	7.5
MG13-16	16	28.5	23	27	33.4	6.6	1.5	4.5	7.5
MG13-18	18	32.0	27	33	37.5	7.5	2.0	5.5	8.5
MG13-20	20	37.0	29	35	37.5	7.5	2.0	5.5	8.5
MG13-22	22	37.0	31	37	37.5	7.5	2.0	5.5	8.5
MG13-24	24	42.5	33	39	42.5	7.5	2.0	5.5	8.5
MG13-25	25	42.5	34	40	42.5	7.5	2.0	5.5	8.5
MG13-28	28	49.0	37	43	42.5	7.5	2.0	5.5	8.5
MG13-30	30	49.0	39	45	42.5	7.5	2.0	5.5	8.5
MG13-32	32	53.5	42	48	47.5	7.5	2.0	5.5	8.5
MG13-33	33	53.5	42	48	47.5	7.5	2.0	5.5	8.5
MG13-35	35	57.0	44	50	47.5	7.5	2.0	5.5	8.5
MG13-38	38	59.0	49	56	46.0	9.0	2.0	6.5	10.0
MG13-40	40	62.0	51	58	46.0	9.0	2.0	6.5	10.0
MG13-43	43	65.5	54	61	51.0	9.0	2.0	6.5	10.0
MG13-45	45	68.0	56	63	51.0	9.0	2.0	6.5	10.0
MG13-48	48	70.5	59	99	51.0	9.0	2.0	6.5	10.0
MG13-50	50	74.0	62	70	50.5	9.5	2.5	6.5	10.5
MG13-53	53	78.5	65	73	59.0	11.0	2.5	6.5	12.0
MG13-55	55	81.0	67	75	59.0	11.0	2.5	6.5	12.0
MG13-58	58	85.5	70	78	59.0	11.0	2.5	6.5	12.0
MG13-60	60	88.5	72	80	59.0	11.0	2.5	6.5	12.0
MG13-65	65	93.5	77	85	69.0	11.0	2.5	6.5	12.0
MG13-68	68	96.5	81	90	68.7	11.3	2.5	7.5	12.5
MG13-70	70	99.5	83	92	68.7	11.3	2.5	7.5	12.5
MG13-85	85	120	100	110	76.0	14.0	3.0	7.5	15.0
