标准编号：JB/T 7849-1995已经被JB/T 7849-2007替代，标准所规定的联轴器适用于联接两同轴线的传动轴，具有一定的径向、轴向、角向位移补偿量和减震、缓冲性能，工作温度为-35~+80℃，传递公称转矩为1250~355000N·m。
径向弹性柱销联轴器是利用若干径向分布的非金属弹性材料制成的柱销,置于两半联轴器径向凸缘孔中,两半联轴器通过柱销传递转矩,具有一般弹性联轴器共同的减振和补偿性能,更换弹性件不用移动被连接的两轴,比较方便,承载能力高,可靠性好。适用于矿山、冶金、起重运输等行业。 |
|
|
| |
|
LJZ型径向弹性柱销联轴器基本参数和主要尺寸(JB/T7849-95)

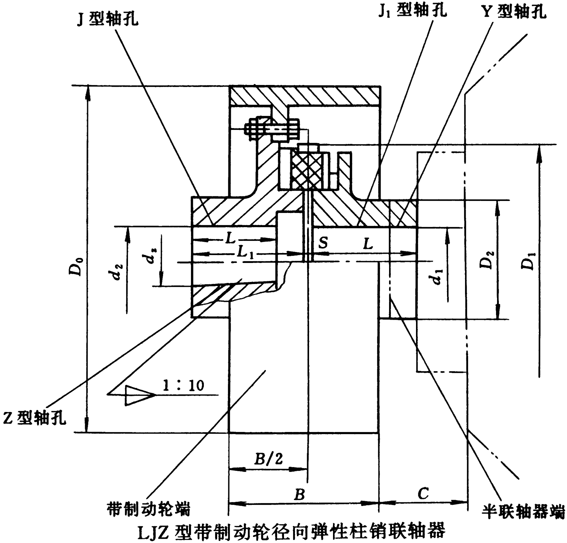

LJZ型带制动轮径向弹性柱销联轴器基本参数和主要尺寸（JB/T7849-95）/mm
型号 |
公称转
矩Tn/
N·m |
许用转
速[n]/
r·min-1 |
轴孔直径
d1、d2、dz |
轴孔长度 |
D0 |
D1 |
D2 |
B |
S |
Cmin |
转动惯
量I/
kg·m2 |
质量
m/kg |
Y型 |
J1型 |
J、Z型 |
L |
L1 |
L |
LJZ1 |
1250 |
3000 |
30、32、35、38 |
82 |
60 |
82 |
60 |
250 |
158 |
75 |
95 |
4 |
100 |
0.041 |
24 |
40、42、(45)、(48) |
112 |
84 |
112 |
84 |
LJZ2 |
2000 |
2400 |
30、32、35、38 |
82 |
60 |
82 |
60 |
315 |
178 |
85 |
118 |
0.087 |
38 |
40、42、45、48、(50)、(55)、(56) |
112 |
84 |
112 |
84 |
LJZ3 |
3150 |
40、42、45、48、50、55、56 |
112 |
84 |
200 |
100 |
|
0.45 |
42 |
60、63、65 |
142 |
107 |
— |
— |
LJZ4 |
4500 |
1900 |
40、42、45、48、50、55、56 |
112 |
84 |
112 |
84 |
400 |
224 |
120 |
150 |
1.33 |
67 |
60、63、65、70、71、75 |
142 |
107 |
142 |
107 |
LJZ5 |
6300 |
40、42、45、48、50、55、56 |
112 |
84 |
112 |
84 |
265 |
140 |
6 |
1.5 |
87 |
60、63、65、70、71、75 |
142 |
107 |
142 |
107 |
80、85、(90)、(95) |
172 |
132 |
172 |
132 |
LJZ6 |
12500 |
1500 |
60、63、65、70、71、75 |
142 |
107 |
142 |
107 |
500 |
320 |
170 |
190 |
4.2 |
141 |
80、85、90、95 |
172 |
132 |
172 |
132 |
100、110 |
212 |
167 |
212 |
167 |
LJZ7 |
12500 |
1200 |
60、63、65、70、71、75 |
142 |
— |
142 |
107 |
630 |
320 |
236 |
9.9 |
184 |
80、85、90、95 |
172 |
132 |
172 |
132 |
100、110 |
212 |
167 |
212 |
167 |
LJZ8 |
31500 |
1100 |
80、85、90、95 |
172 |
132 |
172 |
132 |
710 |
420 |
220 |
265 |
20 |
350 |
100、110、120、125 |
212 |
167 |
212 |
167 |
130、140 |
252 |
202 |
252 |
202 |
LJZ9 |
45000 |
950 |
80、85、90、95 |
172 |
— |
172 |
132 |
800 |
470 |
250 |
310 |
32 |
443 |
100、110、120、125 |
212 |
167 |
212 |
167 |
130、140、150 |
252 |
202 |
252 |
202 |
160 |
302 |
242 |
302 |
242 |
注：1.带（ ）孔径不适用于带制动轮的J、Z型轴孔。
2.Cmin为安装或更换弹性体所需的最小尺寸。
3.转动惯量和质量是按联轴器最大实体计算的近似值。
|
