套筒联轴器属于刚性联轴器，它通过联轴套连接两轴，所连接两轴的直径可以相同，也可以不相同，联轴套与轴之间可以通过销连接传递转矩，也可以通过键连接或花键连接传递转矩。套筒联轴器结构简单，制造方便，成本低，占用径向尺寸小，但是装配和拆卸都不方便。套筒联轴器适用于低速、轻载、工作平稳的连接。

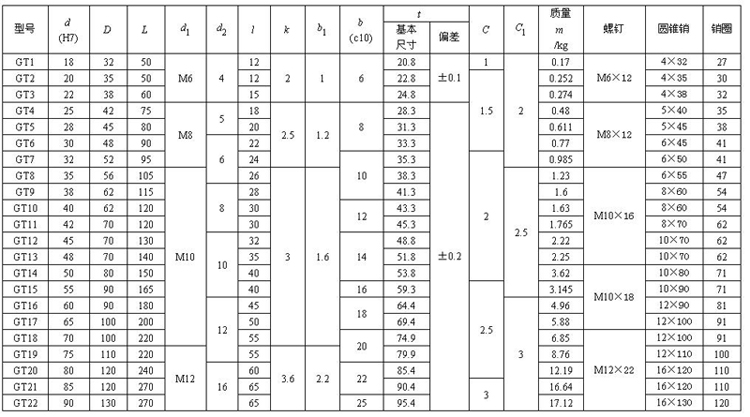

GT型套筒联轴器尺寸/mm

套筒联轴器是利用公用套筒，并通过键、花键或锥销等刚性联接件，以实现两轴的联。套筒联轴器的结构简单，制造方便，成本较低，径向尺寸小，但装拆不方便，需使轴作轴向移动。短适用于低速、轻载、无冲击载荷，工作平衡和上尺寸轴的联接。最大工作转速一般不超过为25r/min。套筒联轴器不具备轴向、径向和角向补偿性能。

式中 Tc——计算转矩，Nmm； D——套筒外径，mm； d——轴的直径，mm，当用花键联接时，d取花键的平均直径； [ ]——套筒的许用剪应力，N/mm2，45号钢制套筒，可取[ ]=35～40N/ mm2 。圆锥销联接验算圆锥销的剪切强度：

式中 d1——圆锥销直径，mm； [ ]——圆锥销的许用剪应力，N/mm2，可取[ ]=0.25 ， 为销材料的屈服极限。

是用一个整体套筒以键、花键、锥销或过盈配合实现两轴连接的联轴器。它具有径向尺寸小、结构简单、成本低等优点；但装拆时须轴向移动所连的轴，会带来不方便。当采用键或花键连接时，应采用锥端紧定螺钉作轴向固定。当轴的直径d>60 时，宜用内六角锥端紧定螺钉作轴向固定。当采用圆锥销连接时，不需采用紧定螺钉。紧定螺钉和圆锥销的长度应与套筒的外径相同。为了保证连接具有一定的对中精度和便于套筒的拆装，套筒与轴通常可采用H7/k6配合。套筒联轴器通常适宜用在工作平稳，无冲击载荷的条件下，最高工作转速一般不超过250。轴的直径一般小于100mm，采用半圆锥键连接时，轴径小于35mm。套筒联轴器所能传递的转矩为，采用花键连接时不超过1000N.M；采用平键连接时不超过5600N.m；采用圆锥销连接时不超过4000N.M；采用半圆锥连接时不超过450N.M。
套筒的材料通常为35钢或45# 钢，尺寸大时也可采用铸铁制造。采用花键连接时，常需经调质处理至240HBS以上。
