(1)

这是普通,采用铰制孔用螺拴联接 ，并靠铰制孔(对应铰制孔螺栓) 螺拴来对中,依靠螺拴的抗剪切能力传递扭矩。

(2)

这是采用普通螺拴联接的凸缘联轴器，依靠两半联轴器结合面上摩擦力传递扭矩。

(3)

　这也是采用铰制孔用螺栓联接的凸缘联轴器，但半联轴器外缘有防护边, 这种结构主要保证联轴器运行时的安全性。

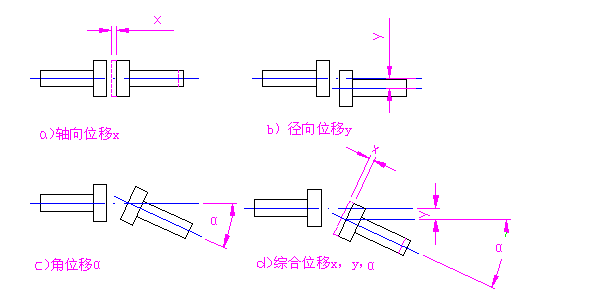

属于挠性联轴器；由两个端面上开有凹型槽的半联轴器和两面带有凸牙的中间盘组成。凸牙可在凹槽中滑动，可以补偿安装及运转时两轴间的相对位移。一般运用于转速n小于250r/min,轴的刚度较大，无剧烈冲击处。

是由两个带凹槽的半联轴器和一个方形滑块组成，滑块材料通常为夹布铰木制成。由于中间滑块的质量较小，具有弹性，可应用于较高的转速。结构简单、紧凑、适用于小功率、高转速而无剧烈冲击处。

，由两个叉形接头、一个中间联接件和轴组成。属于一个可动的联接，且允许两轴间有较大的夹角（夹角α可达35°-45°)。结构紧凑、维护方便，广泛应用于汽车、多头钻床等机器的传动系统。

齿式联轴器

齿形联轴器由两个带有内齿及凸缘的外套和两个带有外齿的内套筒组成。依靠内外齿相啮合传递扭矩。齿轮的齿廓曲线为渐开线，啮合角为20°。 这类联轴器能传递很大的转矩，并允许有较大的偏移量，安装精度要求不高，常用于重型机械中。

2. 有弹性元件的挠性联轴器

这类联轴器因装有弹性元件，不仅可以补偿两轴间的相对位移，而且具有缓冲减振的能力。弹性元件所能储蓄的能量越多，则联轴器的缓冲能力愈强；弹性元件的弹性滞后性能与弹性变形时零件间的摩擦功愈大、则联轴器的减振能力愈好。这类联轴器目前应用很广，品种亦愈来愈多。

这种联轴器与弹性套柱销联轴器很相似，但转矩的能力很大，结构更为简单，安装、制造方便，耐久性好，也有一定的缓冲和吸振能力，允许被联接两轴有一定的妯向位移，适用于轴向窜动较大、正反转变化较多和起动频繁的场合，由于尼龙柱销对温度较敏感，故使用温度限制在-20～+70°C的范围内。

两半联轴器上均制有凸牙，用橡胶等类材料制成的星形弹性件，放置在两半联轴器的凸牙之间。工作时，星形弹性件受压缩并传递转矩。这种联轴器允许轴的径向位移为0.2mm，偏角位移为1°30'。因弹性件只受压不受拉，工作情况有所改善，故寿命较长。

单剪的

双剪的

这种联轴器有单剪的和双剪的两种。这类联轴器由于销钉材料机械性能的不稳定，以及制造尺寸的误差等原因，致使工作精度不高；而且销钉剪断后，不能自动恢复工作能力，因而必须停车更换销钉；但由于构造简单，所以对很少过载的机器还常采用。
