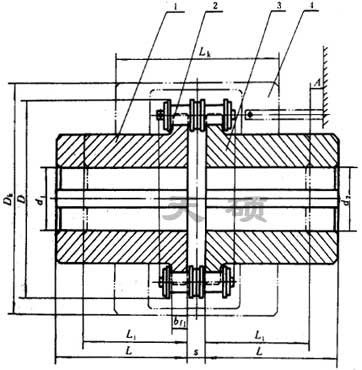

链条联轴器,GL型滚子链联轴器,GL型滚子链连轴器基本参数与主要尺寸

型号	公称转距 Tn N·m	许用转速 [n] r/min		轴孔直径	轴孔直径		链号	节距 P	齿数 Z	D	S	质量 Kg	转动惯量I /kg·m2
		许用转速 [n] r/min		轴孔直径	Y	J1
		不装罩壳	安装罩壳	d1,d2	L、L1
GL1	40	1400	4500	16-20	42-52	38	0.6B	9.525	14	51.06	4.9	0.4	0.00010
GL2	63	1250	4500	19-24	42-52	38	0.6B	9.525	16	57.08	4.9	0.7	0.00020
GL3	100	1000	4000	20-25	52-62	38-44	0.8B	12.70	14	68.88	6.7	1.1	0.00038
GL4	160	1000	4000	24-32	52-82	44-60	0.8B	12.70	16	76.91	6.7	1.8	0.00086
GL5	250	800	3150	28-40	62-112	60-84	10A	15.875	16	94.46	9.2	3.2	0.0025
GL6	400	630	2500	32-50	82-112	60-84	10A	15.875	20	116.57	9.2	5.0	0.0058
GL7	630	630	2500	40-60	112-142	84-107	12A	19.05	18	127.78	10.9	7.4	0.012
GL8	1000	500	2240	45-70	112-142	84-107	16A	25.40	16	154.33	14.3	11.1	0.025
GL9	1600	400	2000	50-80	112-172	84-132	16A	25.40	20	186.50	143.	20.0	0.061
GL10	2500	315	1600	60-90	142-172	107-132	20A	31.75	18	213.02	17.8	26.1	0.079
GL11	4000	250	1500	75-100	142-212	107-167	24A	38.10	16	231.49	21.5	39.2	0.188
GL12	6300	250	1250	85-120	172-212	132-167	28A	44.45	16	270.08	24.9	59.4	0.380
GL13	10000	200	1120	100-140	212-252	167-202	32A	50.80	18	340.80	28.6	86.5	0.869
GL14	16000	200	1000	120-160	212-302	167-242	32A	50.80	22	405.22	28.6	150.8	2.06
GL15	25000	200	900	140-190	252-352	202-282	40A	63.50	20	466.25	35.6	234.4	4.37

　　　● 链条具有结构简单（四个件组成）、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、对安装精度要求不高、工作可靠、寿命较长、成本较低等优点。
　　●可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动，适用于高温、潮湿和多尘工况环境，不适用高速、有剧烈冲击载荷和传递轴向力的场合，链条联轴器应在良好的润滑并有防护罩的条件下工作。

●特点：链条联轴器是利用公用的链条，同时与两个齿数相同的并列链轮啮合，不同结构型式的链条联轴器主要区别是采用不同的链条，常见的有双排滚子链联轴器、单排滚子链联轴器、齿形链联轴器、尼龙链联轴器等。双排滚子链联轴器性能优于其他结构型式的联轴器，为国内外广泛采用（KC系列链轮联轴器），我国亦已制订为国家标准（GB6069-86）。
