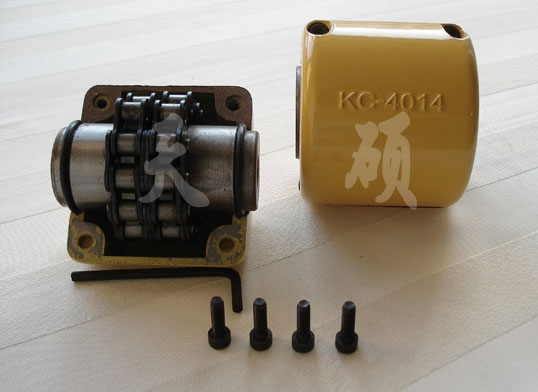

Roller Chain Coupling,KC系列链轮链条联轴器

　　●特点：链条联轴器是利用公用的链条，同时与两个齿数相同的并列链轮啮合，不同结构型式的链条联轴器主要区别是采用不同的链条，常见的有双排滚子链联轴器、单排滚子链联轴器、齿形链联轴器、尼龙链联轴器等。双排滚子链联轴器性能优于其他结构型式的联轴器，为国内外广泛采用，我国亦已制订为国家标准。
　　● 链条联轴器具有结构简单（四个件组成）、装拆方便、拆卸时不用移动被联接的两轴、尺寸紧凑、质量轻、有一定补偿能力、对安装精度要求不高、工作可靠、寿命较长、成本较低等优点。
　　●可用于纺织、农机、起重运输、工程、矿山、轻工、化工等机械的轴系传动，适用于高温、潮湿和多尘工况环境，不适用高速、有剧烈冲击载荷和传递轴向力的场合，链条联轴器应在良好的润滑并有防护罩的条件下工作。

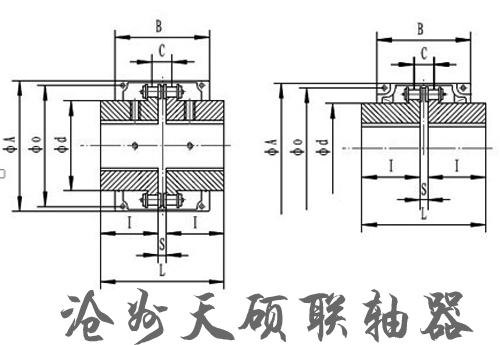

KC型滚子链联轴器基本参数与主要尺寸

Roller Chain Coupling

型号	轴径	Pilot	A	d	O	L	I	S	B	C	最大角(°)	螺栓	最大扭矩(Nm)	最大转速(rpm)	转动惯量(kg.cm2)	重量 (kg)
KC-3012	12-16	12	69	25	45	64.8	29.8	5.2	63	10.2		6M	190	5000	3.7	0.4
KC-4012	12-22	12	77	33	62	79.4	36	7.4	72	14.4		6M	249	4800	5.5	0.8
KC-4014	12-28	12	84	43	69	79.4	36	7.4	75	14.4		6M	329	4800	9.7	1.1
KC-4016	14-32	14	92	48	77	87.4	40	7.4	75	14.4		6M	429	4800	14.4	1.4
KC-5014	15-35	14	101	53	86	99.7	45	9.7	85	18.1		8M	620	3600	28	2.2
KC-5016	16-40	16	111	60	93	99.7	45	9.7	85	18.1		8M	791	3600	37	2.7
KC-5018	16-45	16	122	70	106	99.7	45	9.7	85	18.1		8M	979	3000	56.3	3.8
KC-6018	20-56	20	142	85	127	123.5	56	11.5	105	22.8		10M	1810	2500	137.3	6.2
KC-6020	20-60	20	158	98	139	123.5	56	11.5	105	22.8		10M	2210	2500	210.2	7.8
KC-6022	20-71	20	168	110	151	123.5	56	11.5	117	22.8		10M	2610	2500	295	10.4
KC-8018	20-80	20	190	110	169	141.2	63	15.2	129	29.3		12M	3920	2000	520	12.7
KC-8020	20-90	20	210	121	185	145.2	65	15.2	137	29.3		12M	4800	2000	812.4	16
KC-8022	20-100	20	226	140	202	157.2	71	15.2	137	29.3		12M	5640	1800	1110	20.2
KC-10020	25-110	25	281	160	233	178.8	80	18.8	153	35.8		12M	8400	1800	2440	33
KC-12018	35-125	35	307	170	256	202.7	90	22.7	181	45.4		12M	12700	1500	3940	47
KC-12022	35-140	35	357	210	304	222.7	100	22.7	181	45.5		12M	18300	1250	7810	72
KC-16018	63-160	35	375	228	340	254.1	112	30.1	240	58.5		16M	26400	1100	14530	108
KC-16022	80-200	70	440	279	405	310.1	140	30.1	245	58.5		16M	37100	1000	32220	187
KC-20018	82-205	75	465	289	425	437.5	200	37.5	285	71.6		20M	54100	800	50980	286
KC-20022	100-255	90	545	263	506	477.5	220	37.5	300	71.6		20M	77800	600	111100	440
KC-24022	120-310	110	650	448	607	650	302.5	45	340	87.8		20M	137000	600	310000	869
KC-24026	150-360	140	745	526	704	700	327.5	45	350	87.8		20M	186000	500	598500	1260

　
