网页位置：首页 >> 产品展示>>刚性联轴器>>>>JQ型- 钢性联轴器

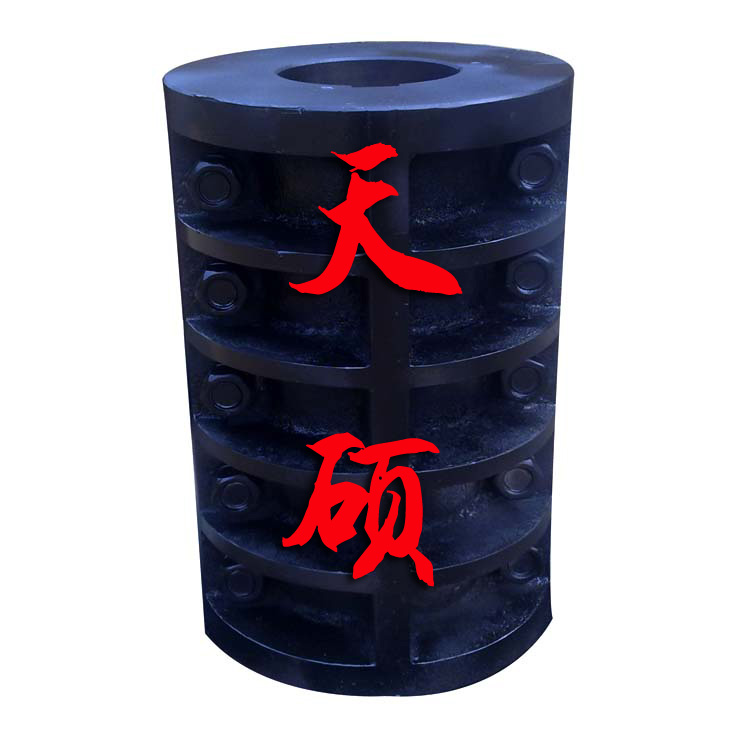

哈夫联轴器_夹壳联轴器_JQ型夹壳联轴器_不锈钢夹壳联轴器



●装配和拆卸时轴不需轴向移动，所以装拆很方便，夹壳联轴器的缺点是两轴轴线对中精度低，结构和形状比较复杂，制造及平衡精度较低，只适用于低速和载荷平稳的场合，通常最大外缘的线速度不大于 5m/s ，当线速度超过 5m/s 时需要进行平衡校验。
●为了改善平衡状况，螺栓应正、倒相间安装。夹壳联轴器不具备轴向、径向和角向的补偿性能。
●立式夹壳联轴器的得特性与夹壳联轴器近似，结构简单，装拆方便，适用于低速（最高圆周线速度为５Ｍ／Ｓ），无冲击，振动载荷平稳的场合，宜用于搅拌器等立轴的联接。
● 是利用两个沿轴向剖分的夹壳，用螺栓夹紧以实现两轴联接，靠两半联轴器表面间的摩擦力传递转矩，利用平键作辅助联接。

夹壳联轴器是主要有以下几点特点:
(1) 重量轻,超低惯性和高灵敏度;
(2) 夹壳联轴器免维护,超强抗油和耐腐蚀性;
(3) 无法容许偏心,使用时应让轴尽量外露;
(4) 夹壳联轴器主体材质可选铸铁、铸钢，有腐蚀的情况下使用不锈钢材质;
(5) 固定方式有夹紧,顶丝固定;
(6) 夹壳联轴器结构简单,装卸方便;
哈夫联轴器


夹壳联轴器 夹壳联轴器


JQ型-夹壳联轴器 (HG5-213-65)

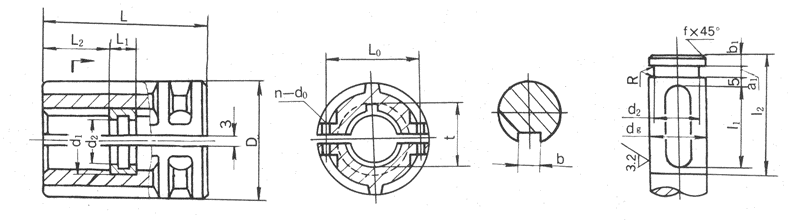

JQ型-夹壳联轴器基本参数和主要尺寸



夹壳连轴器

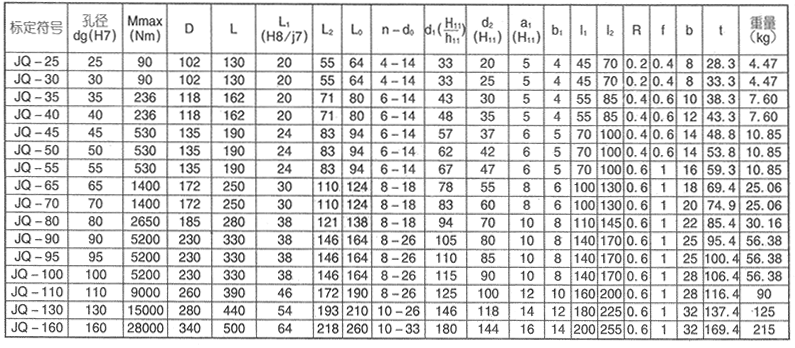

JQ 型夹壳联轴器基本技术参数和主要尺寸

夹壳连轴器



JQ型主要尺寸

标定符号 孔径 Mmax D L L1
(H8/j7)		 L2 L0 n-d0 d1
(H11/h11)		 d2
(H11)		 a1
(H11)		 b1 l1 l2 R f b t 重量(kg)
JQ-25 25 90 95 110 20 45 58 4-12 32 20 5 4 35 60 0.2 0.4 8 28.3 4.47
JQ-30 30 90 102 130 20 55 64 4-14 38 25 5 4 45 70 0.2 0.4 8 33.3 4.47
JQ-35 35 236 118 162 20 71 80 6-14 43 30 5 4 55 85 0.4 0.6 10 38.3 7.60
JQ-40 40 236 118 162 20 71 80 6-14 48 35 5 6 55 85 0.4 0.6 12 43.3 7.60
JQ-45 45 530 135 190 24 83 94 6-14 57 37 6 5 70 100 0.4 0.6 14 48.8 10.85
JQ-50 50 530 135 190 24 83 94 6-14 62 42 6 5 70 100 0.4 0.6 14 53.8 10.85
JQ-55 55 530 135 190 24 83 94 6-14 67 47 6 5 70 100 0.6 1 16 59.3 10.85
JQ-60 60 1400 172 250 30 110 124 8-18 73 50 8 6 100 130 0.6 1 18 64.4 25.06
JQ-65 65 1400 172 250 30 110 124 8-18 78 55 8 6 100 130 0.6 1 18 69.4 25.06
JQ-70 70 1400 172 250 30 110 124 8-18 83 60 8 6 100 130 0.6 1 20 74.9 25.06
JQ-80 80 2650 185 280 38 131 138 8-18 94 7 10 8 110 145 0.6 1 22 85.4 30.16
JQ-85 85 2650 185 280 38 121 138 8-18 99 75 10 8 110 145 0.6 1 22 90.4 30.16
JQ-90 90 5200 230 330 38 146 164 8-23 105 80 10 8 140 170 0.6 1 25 95.4 56.38
JQ-95 95 5200 230 330 38 146 164 8-23 110 85 10 8 140 170 0.6 1 25 100.4 56.38
JQ-100 100 5200 230 330 38 146 164 8-23 115 90 10 8 140 170 0.6 1 28 106.4 56.38
JQ-105 105 5200 230 330 38 146 164 8-23 120 95 10 8 140 170 0.6 1 28 111.4 56.38
JQ-110 110 9000 260 390 46 172 190 8-23 125 100 12 10 160 200 0.6 1 28 116.4 90
JQ-115 115 9000 260 390 46 172 190 8-23 130 105 12 10 160 200 0.6 1 32 122.4 90
JQ-120 120 9000 260 390 46 172 190 8-23 135 110 12 10 160 200 0.6 1 32 127.4 90
JQ-125 125 15000 280 440 54 193 210 10-23 140 115 14 12 180 225 0.6 1 32 132.4 125
JQ-130

130

 15000 280 440 54 193 210 10-23 146 118 14 12 180 225 0.6 1 32 137.4 125
JQ-140 140 15000 300 440 54 193 230 10-23 158 128 14 12 180 225 0.6 1 36 148.4 125
JQ-150 150 28000 340 500 64 218 260 10-33 170 134 16 14 200 255 0.6 1 36 158.4 215
JQ-160 160 28000 340 500 64 218 260 10-33 180 144 16 14 200 255 0.6 1 40 169.4 215
JQ-180 180 31000 380 560 72 244 300 10-33 200 162 18 16 240 285 1 1.5 45 190.4 350
JQ-200 200 33750 420 640 80 280 340 10-33 220 182 20 18 270 325 1 1.5 45 210.4 516

注：JQW型为夹壳式联轴器是JQ型夹壳联轴器取消悬吊环，避免轴向重复定位的结构，可在单支点机架中使用。
