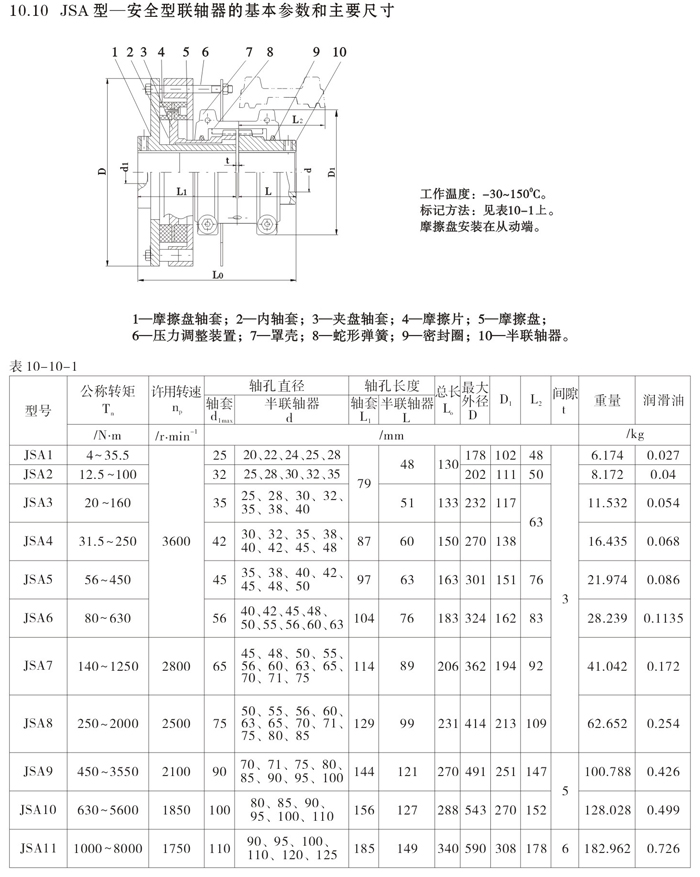

 JSA型--安全型联轴器 |
|
|
|
|
蛇形弹簧联轴器，是一种结构先进的金属弹性联轴器，它靠蛇形弹簧片来传递扭矩，蛇形弹簧联轴器是当今国际机械领最先进的轴联接传动部件，也是一种非常通用的轴联接传动部件蛇形弹簧联轴器共有九类型式，分别是JS罩壳径向安装型（基本型）蛇形弹簧联轴器、JSB罩壳轴向安装型蛇形弹簧联轴器、JSS双法兰联接型蛇形弹簧联轴器、JSD单法兰联接型蛇形弹簧联轴器、SJS接中间轴型蛇形弹簧联轴器、JSG高速型蛇形弹簧联轴器、JSZ带制动轮型蛇形弹簧联轴器、JSP带制动盘型蛇形弹簧联轴器、JSA安全型蛇形弹簧联轴器等。
蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩，如此在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，其平均减振率达36%以上。
JS型蛇形弹簧联轴器是一种结构先进的金属弹性联轴器。它以蛇形弹簧片轴向嵌入两半联轴器的齿槽内，来实现原动机与工作机的联接，由于簧片的特殊性能，从而很大程度上避免了原动机与工作机的共振现象，使用寿命远高于非金属弹性元件联轴器；簧片所接触的齿面为弧形，接触面的大小随传递扭矩的大小而变化，因而它能承受更大的载荷变动量，经测定其短时超载能力为额定扭矩的2～3倍，传动效率达99.5％，运行安全可靠；且蛇形弹簧联轴器的结构简单，装拆方便，允许有较大的安装偏差，适用于冲击式的碎煤机、蛇形弹簧联轴器碎石机、曲柄往复运动、矿山、重型机械、减速机等。
沧州天硕联轴器有限公司最新样本分为，，，，共五册。电子样本已经上传到网上，你可以随时下载，下载网址： ，点击一下相关链接，就可以免费下载电子样本，下载PDF清晰版电子样本下载后用Adobe
Reader 打开。
另外公司还提供了二维码扫描下载，只要是用智能手机上的软件扫描扫描一下二维码，就可以打开网页，将样本下载到手机上。
如果需要印刷版样本，请发传真或邮件，免费索取，请注明：客户姓名 单位名称 联系地址 联系人电话号码，信息不全的不予寄送。
索取印刷版样本请发传真到： 0317-8263317(自动接收) 8288876(人工接收)。
|
