快速冷装型蛇型弹簧联轴器（H-SLD型）
T05冷拆装型蛇形弹簧联轴器 |
| 型号 |
公称
转矩
Tn
N.m |
许用
转速
(n)
rpm |
最大
轴孔
d
mm |
轴孔
长度
L
mm |
总长
L0
mm |
L2
mm |
D1
mm |
D2
mm |
| 6080T |
2150 |
3600 |
55 |
95 |
193 |
120 |
190 |
104.8 |
| 6090T |
3810 |
3600 |
66.68 |
105 |
213 |
120 |
210 |
123.8 |
| 6100T |
6305 |
2440 |
85 |
125 |
255 |
160 |
250 |
142.1 |
| 6110T |
9410 |
2250 |
100 |
135 |
275 |
160 |
270 |
160.3 |
| 6120T |
13870 |
2025 |
110 |
155 |
316 |
200 |
310 |
179.4 |
| 6130T |
19980 |
1800 |
145 |
175 |
356 |
200 |
350 |
217.5 |
| 6140T |
28900 |
1650 |
160 |
190 |
386 |
200 |
390 |
254.0 |
| 6150T |
39950 |
1500 |
180 |
200 |
406 |
280 |
450 |
269.2 |
| 6160T |
56300 |
1350 |
200 |
215 |
436 |
280 |
500 |
304.8 |
| 6170T |
74820 |
1225 |
230 |
230 |
466 |
310 |
570 |
355.0 |
| 6180T |
103500 |
1100 |
260 |
270 |
548 |
325 |
630 |
394.0 |
| 6190T |
137500 |
1050 |
300 |
290 |
585 |
325 |
680 |
437.0 |
| 6200T |
187000 |
900 |
330.2 |
320 |
646 |
360 |
760 |
497.8 |
| 6210T |
249800 |
820 |
360 |
350 |
713 |
440 |
850 |
533.4 |
| 6220T |
337100 |
730 |
400 |
390 |
793 |
500 |
930 |
571.5 |
| 6230T |
435600 |
680 |
420 |
420 |
853 |
550 |
1000 |
609.6 |
| 6240T |
560000 |
630 |
450 |
450 |
913 |
650 |
1100 |
647.7 |
| 6250T |
747200 |
580 |
460 |
480 |
973 |
700 |
1180 |
711.2 |
| 6260T |
933500 |
540 |
500 |
500 |
1013 |
760 |
1260 |
762.0 |
| 6270T |
1148000 |
460 |
520 |
540 |
1100 |
800 |
1350 |
__ |

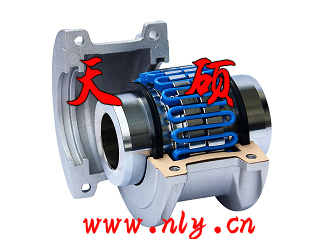

快速冷装蛇形弹簧联轴器（H-SLD型）
1080H/1090H/1100H/1110H/1120H/1130H/1140H/1150H/1160H/1170H/1180H/1190H/
1200H/1210H/1220H/1230H/1240H/1250H/1260H
快速冷装蛇形弹簧联轴器（H-TL型）
详细介绍
1、快速冷装型快速安装、拆卸。大大减少了安装、拆卸的时间，高效、减少了劳动力和降低停机时间。
2、快速冷装型蛇型弹簧联轴器不用加热即可安装、拆卸。井下检修、安装、拆卸更简单方便。
3、快速冷装型具有过载保护作用：如果大于规定的扭矩，会空转以保护设备。
4、互换性强: 只要是同一规格联轴器，孔径一样前提下，弹簧、壳子、轴毂、胀套完全都可以互换。
5、快速冷装型安全系数更高，运行更可靠。
蛇形弹簧联轴器是一种结构先进的金属弹性联轴器，它靠蛇形弹簧片来传递扭矩，蛇形弹簧联轴器是当今国际机械领最先进的轴联接传动部件，也是一种非常通用的轴联接传动部件蛇形弹簧联轴器共有九类型式，分别是JS罩壳径向安装型（基本型）、JSB罩壳轴向安装型蛇形弹簧联轴器、JSS双法兰联接型蛇形弹簧联轴器、JSD单法兰联接型蛇形弹簧联轴器、SJS接中间轴型蛇形弹簧联轴器、JSG高速型蛇形弹簧联轴器、JSZ带制动轮型蛇形弹簧联轴器、JSP带制动盘型蛇形弹簧联轴器、JSA安全型蛇形弹簧联轴器等。
蛇形弹簧联轴器其主要结构是由两个半联轴节，两个半外罩，两个密封圈及蛇形弹簧片组成。它是靠蛇簧嵌入两半联轴节的齿槽内来传递扭矩，联轴器以蛇形弹簧片嵌入两个半联轴节的齿槽内，来实现主动轴与从动轴的链接。运转时，是靠主动端齿面对蛇簧的轴向作用力带动从动端，来传递扭矩，如此在很大程度上避免了共振现象发生，且簧片在传递扭矩时所产生的弹性变量，使机械系统能获得较好的减振效果，其平均减振率达36%以上。
|
