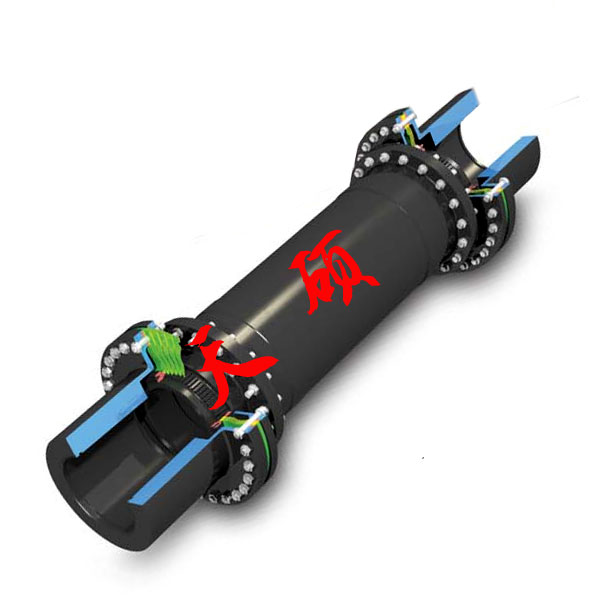

TARR系列膜盘联轴器
★膜盘联轴器基本形式，重量轻，传递扭矩大，结构简单，拆装方便，如轴间距小，建议选用TARS系列
★中间膜盘组件整体组装出厂，安装方便，动平衡特性高，是各流程动力设备的首选；
★角向补偿0.25°，可满足一般设备的要求；驱动螺栓采用高强度合金钢，头部采用12角头法兰面螺栓，螺栓强度和寿命高。
★设有调整垫片，方便现场安装和调节距离。

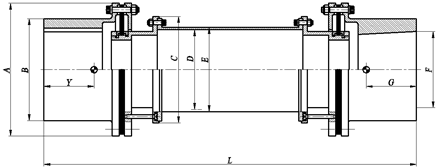

主要尺寸和性能技术数据表
型号 |
公称扭矩
(kNm) |
峰值扭矩
(kNm) |
最大许用转速 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
F
(mm) |
L
标准值(mm) |
TARR150 |
6.5 |
9.6 |
32000 |
150 |
115 |
127 |
88 |
93 |
82 |
580 |
TARR180 |
10.5 |
15.8 |
25000 |
180 |
140 |
150 |
112 |
117 |
92.5 |
610 |
TARR230 |
19.6 |
30.5 |
20000 |
230 |
185 |
175 |
130 |
136 |
127 |
670 |
TARR280 |
37.5 |
56 |
18000 |
280 |
215 |
227 |
172 |
180 |
152 |
700 |
TARR330 |
72.3 |
108.4 |
15000 |
330 |
270 |
277 |
203 |
214 |
190 |
765 |
TARR380 |
101.7 |
152.5 |
12000 |
380 |
307 |
306 |
232 |
245 |
215 |
765 |
TARR430 |
158.2 |
238.3 |
10000 |
430 |
355 |
350 |
270 |
285 |
254 |
825 |
TARR560 |
452 |
1016 |
6000 |
560 |
480 |
505 |
304.8 |
340 |
343 |
1150 |
型号 |
拧紧力矩(Nm) |
总质量
(Kg) |
扭转刚度KT |
转动惯量
(Kgm^2) |
中间节每米长 |
角向不对中 |
轴向不对中 |
质量
(Kg) |
扭转刚度
ΔKT(Nm
/radxE+06) |
转动惯量
(Kgm^2) |
最大
θmax
(deg) |
角向刚度Kθ
|
最大(mm) |
轴向力
（N） |
TARR150 |
15 |
13.62 |
0.18 |
0.027 |
5.3 |
115.82 |
0.0115 |
0.25o |
0.73 |
1.35 |
498.3 |
TARR180 |
30 |
20.5 |
0.36 |
0.054 |
7.2 |
213.32 |
0.023 |
0.25o |
1.75 |
2 |
856.6 |
TARR230 |
45 |
42.85 |
0.91 |
0.192 |
12.8 |
532.25 |
0.058 |
0.25o |
3.93 |
2.5 |
1573.1 |
TARR280 |
120 |
70.7 |
1.94 |
0.496 |
18.5 |
1456.11 |
0.138 |
0.25o |
9.71 |
3 |
2754.3 |
TARR330 |
120 |
119.7 |
3.86 |
1.159 |
30.2 |
3273.3 |
0.325 |
0.25o |
15.32 |
3.5 |
3756.9 |
TARR380 |
160 |
149.3 |
6.09 |
2.12 |
39.5 |
5866.7 |
0.514 |
0.25o |
19.56 |
3.5 |
4267.7 |
TARR430 |
160 |
223.9 |
10.54 |
3.54 |
55.35 |
10265.2 |
1.039 |
0.25o |
31.75 |
3.5 |
7556 |
TARR560 |
220 |
730.1 |
32.9 |
24.12 |
143.2 |
37652.9 |
3.63 |
0.25o |
79.81 |
3.5 |
12940.6 |
◆联轴器长度L是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；
◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；
◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；
◆有任何疑问和其它需求，欢迎向天硕销售工程师咨询。
|
