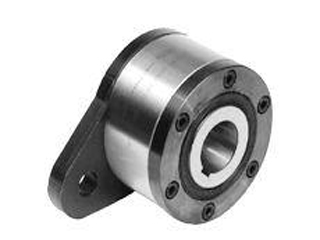

   GN型滚柱逆止器


NFF型逆止器、NFL逆止器、NFZ(带制动轮）型




NFF型逆止器安装尺寸 单位：mm
　 额定逆止转矩(N.m) 最小非接触转速(r/min) 最高 转速(r/min) 孔径范围 安装轴伸 范围 S 外形及安装尺寸 质量 m
(kg)
型 号
d D L L0 H H0 A A0 B B1 B0
NFF10 1000 450 1500 32～50 120～145 190 176 36 215 12 200 14 95 60 20 35
NFF16 1600 450 1500 45～60 125～150 208 182 38 225 12 200 14 95 60 20 39
NFF25 2500 425 1500 50～70 130～155 230 190 43 250 165 250 18 120 75 25 51
NFF40 4000 425 1500 60～80 140～166 245 207 48 265 15 250 18 120 75 25 66
NFF63 6300 400 1500 70～90 160～180 260 221 56 330 20 380 22 160 100 34 99
NFF80 8000 400 1500 80～100 165～185 275 226 56 345 20 380 22 160 100 34 110
NFF100 10000 400 1500 90～110 200～220 295 261 68 375 22 400 22 170 110 34 145
NFF125 12500 375 1500 100～130 230～250 330 296 76 400 22 400 22 170 110 34 207
NFF160 16000 375 1000 110～140 240～260 360 306 84 435 25 450 26 180 125 36 240
NFF200 20000 350 1000 120～150 240～260 405 306 87 465 25 450 26 180 125 36 280
NFF250 25000 350 1000 130～160 250～270 430 316 92 500 25 450 26 180 125 36 327
NFL逆止器安装尺寸
　 额定逆止转矩(N.m) 孔径范围 外形及安装尺寸
型 号
d d1 Smin D D1 L0 L H H0 A A1 A0 B B1 B0
NFL10 1000 32～50 55～80 140 190 220 36 400 215 12 200 160 14 95 60 20
NFL16 1600 45～60 65～100 150 208 250 38 490 225 12 200 160 14 95 60 20
NFL25 2500 50～70 75～110 155 230 270 43 495 250 16 250 200 18 120 75 25
NFL40 4000 60～80 80～130 166 245 270 48 505 265 16 250 200 18 120 75 25
NFL63 6300 70～90 95～140 180 260 350 56 520 330 20 380 330 22 160 100 34
NFL80 8000 80～100 100～150 185 275 350 56 525 345 20 380 330 22 160 100 34
NFL100 10000 90～110 100～160 200 295 360 68 650 375 22 400 350 22 170 110 34
NFL125 12500 100～130 120～160 210 330 430 76 680 400 22 400 350 22 170 110 34
NFL160 16000 110～140 130～180 220 360 430 84 690 435 25 450 380 26 180 125 36
NFL200 20000 120～150 150～200 250 405 460 87 740 465 25 450 380 26 180 125 36
NFL250 25000 130～160 160～200 260 430 500 92 750 500 25 450 380 26 180 125 36

外形及安装尺寸
NFZ(带制动轮）型结构图及安装尺寸
　 额定逆止转矩(N.m) 孔径范围
型 号
d Smin D1 L L1 L0 D H H0 A A1 A0 B B1 B0
NFZ10 1000 32～50 145 250 225 105 36 190 215 12 200 160 14 95 60 20
315 255 135
NFZ16 1600 45～60 150 250 230 105 38 208 225 12 200 160 14 95 60 20
315 260 135
400 295 170
NFZ25 2500 50～70 150 315 275 135 43 230 250 16 250 200 18 120 75 25
　 400 310 170
500 350 210
NFZ40 4000 60～80 166 400 320 170 48 245 265 16 250 200 18 120 75 25
500 360 210
630 415 265
NFZ63 6300 70～90 180 400 350 170 56 260 330 20 380 330 18 160 100 34
500 390 210
630 445 265
NFZ80 8000 80～100 185 400 355 170 56 275 345 20 380 330 22 160 100 34
500 395 210
630 450 265
710 485 300
NFZ100 10000 90～110 200 500 410 210 68 295 375 22 400 350 22 170 110 34
630 460 265
710 490 300
800 530 340
NFZ125 12500 100～130 210 500 520 210 76 330 400 22 400 350 22 170 110 34
630 470 265
710 500 300
800 540 340
NFZ160 16000 110～140 220 630 485 265 84 360 435 25 450 380 26 180 125 36
710 515 300
800 555 340
NFZ200 20000 120～150 250 710 520 300 87 410 465 25 450 380 26 180 125 36
800 560 340
NFZ250 25000 130～160 260 710 525 300 92 450 500 25 450 380 26 180 125 36
800 565 340
注：表中Smin为安装轴伸允许的最短尺寸
