 带胀套型轴套、带Z3型胀套轴套、带锥套型轴套、带缩紧环轴套 |
|
|
|
|
网页位置：首页>>联轴器>>膜片联轴器>>联轴器配件
膜片联轴器应用举例 膜片联轴器可以制成的各种形式

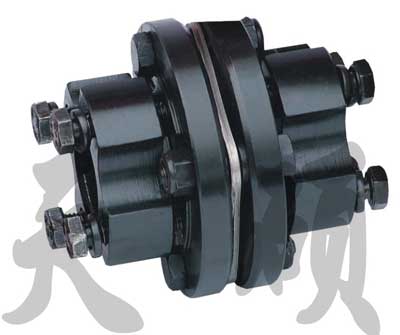

DJM胀紧套联结单型膜片联轴器的主要尺寸和基本参数.

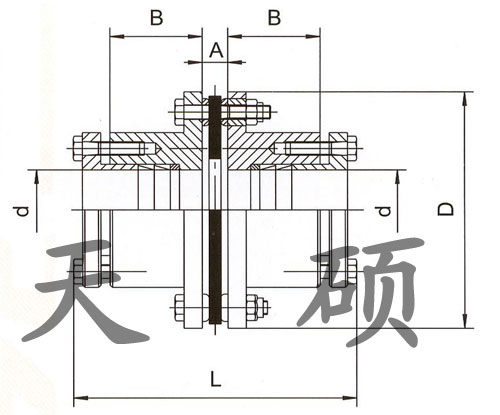

胀紧套联结单型膜片联轴器的主要尺寸和参数 |
规格 |
孔径d mm |
D mm |
L mm |
A mm |
B mm |
重量 kg |
许用转速 rpm |
公称扭矩 N.m |
许用补偿量 |
角向（°） |
轴向 mm |
01 |
8-22 |
68 |
90 |
6.1 |
26 |
0.85 |
20000 |
33 |
1 |
±0.8 |
02 |
10-32 |
81 |
95 |
6.6 |
26 |
1.2 |
20000 |
90 |
1 |
±1.0 |
03 |
10-35 |
93 |
110 |
8.4 |
29 |
1.7 |
18000 |
173 |
1 |
±1.2 |
04 |
10-42 |
104 |
124 |
11.2 |
34 |
2.7 |
15000 |
245 |
1 |
±1.4 |
05 |
15-50 |
126 |
152 |
11.7 |
42 |
6.5 |
13000 |
420 |
1 |
±1.6 |
06 |
15-60 |
143 |
170 |
11.7 |
48 |
8.9 |
12000 |
772 |
1 |
±1.8 |
07 |
20-70 |
168 |
210 |
16.8 |
58 |
15.8 |
10000 |
1270 |
1 |
±2.5 |
|
胀套膜片联轴器的特点与应用
弹性膜片联轴器 沧州天硕联轴器有限公司备有多种类型常用规格型号的半成品库存，以保证交货期缩短。
沧州天硕联轴器有限公司生产以下系列弹性膜片联轴器：JM型弹性膜片联轴器(JB/T9147-1999)、JMJ型双型弹性膜片联轴器、DJM型胀套联结单型弹性膜片联轴器、DJM型键联结单型弹性膜片联轴器、 SJM型键联结双型弹性膜片联轴器等类型。联结轴套形式有以下几种：、、带Z3型胀套轴套、、JNC系列高速膜片联轴器等。如需其他联结形式，请来电来函咨询。沧州天硕联轴器有限公司生产的膜片联轴器以优异的产品质量、快捷的交货期加上售前售后优良的服务态度，成为诸多机家的首要选择。
|
