 根据类型分类 |
|
|
|
|

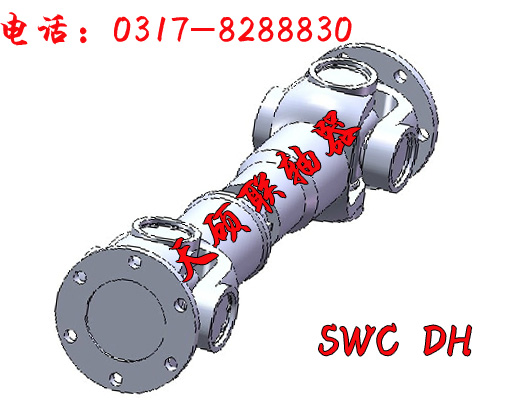

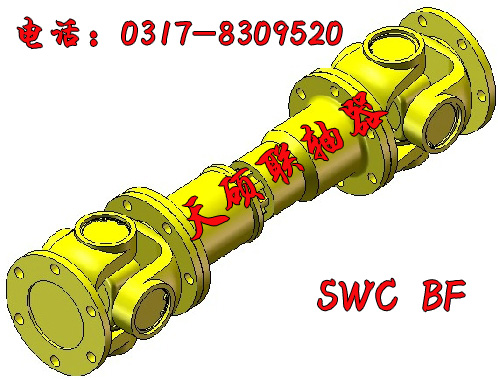

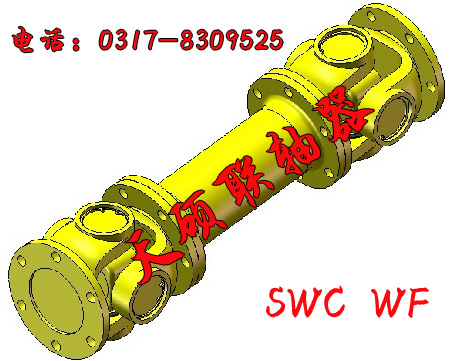

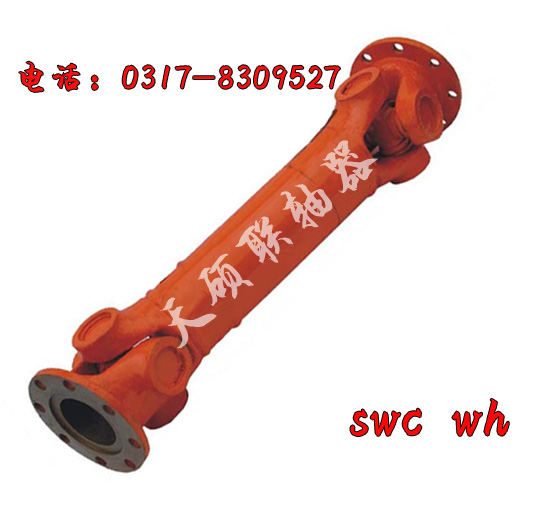

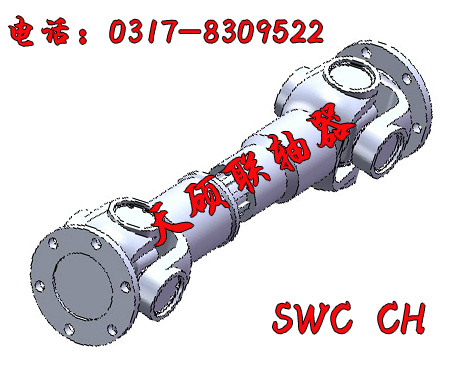

SWC型整体叉头为无螺栓结构，轴承固定不用螺栓，避免了因螺栓剪断而破坏的薄弱环节，延长使用寿命，便于维护。适用于轧钢机械、起重运输机械及其他重型机械，联接两个不同轴线的传动轴系，回转直径100-620mm；传递公称转矩1.25-1000KN.M

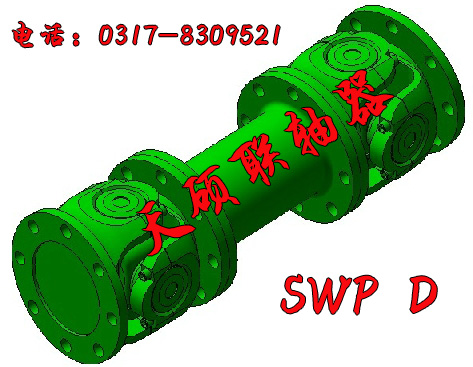

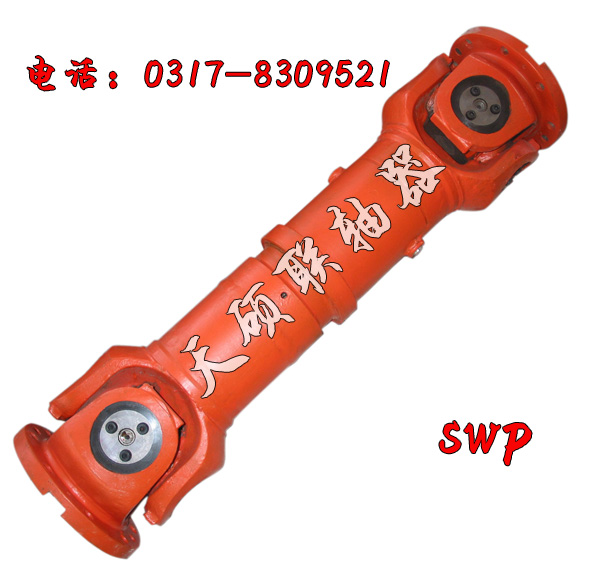

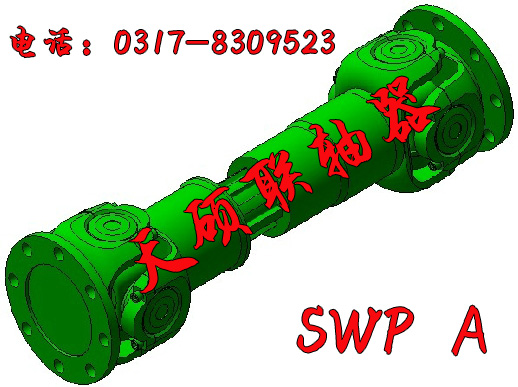

SWC型、SWP型十字轴式能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。
SWC型、SWP型十字轴式的主要特点为：
1.具有较大的角度补偿能力，轴线折角，SWC型轴线折角可达15度~25度，SWP型可达10度左右。
2.结构紧凑合理。SWC型采用整体式叉头，使运载更具可靠性。
3.承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩更大，此对回转直径受限制的机械设备，其配套范围更具优越性。
4.传动效率高。其传动效率达98-99.8％，用于大功率传动，节能效果明显。
5.运载平稳，噪声低，装拆维护方便。
万向连轴器的选用
该万向连轴器由两个万向节和一根中间轴所构成。为使主、从动轴的角度速度相等。即ω1=ω2,必须满足下列三个条件：
① 中间轴与主、从动轴间的节点倾角相等，β1=β2。
② 中间轴两端的叉头位于同一平面内。
2．联轴器的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的联轴器，例如膜片联轴器等，而不宜选用存在偏心的滑块联轴器等。 3．所需传递的转矩大小和性质以及对缓冲振动功能的要求。例如，对大功率的重载传动，可选用齿式联轴器。对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等。
③ 主、从动轴与中间轴的中心线位于同一平面内。
的安装型式按其轴线相互位置，一般为Z型（两轴平行）W型（两轴相交）。
万向连轴器应根据载荷特性，计算转矩。轴承寿命及工作转速选用
的选择
联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等，参考各类联轴器的特性，选择一种合用的联轴器类型。
具体选择时可考虑以下几点： 1．由于制造、安装、受载变形和温度变化等原因，当安装调整后，难以保持两轴严格精确对中。存在一定程度的x、Y方向位移和偏斜角CI。当径向位移较大时，可选滑块联轴器，角位移较大或相交两轴的联接可选用万向联轴器等。当工作过程中两轴产生较大的附加相对位移时，应选用挠性联轴器。
具体选择时可考虑以下几点： 1)所需传递的转矩大小和性质以及对缓冲减振功能的要求。例如，对大功率的重载传动，可选用齿式联轴器；对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式联轴器等具有高弹性的联轴器。
4)的可靠性和工作环境。通常由金属元件制成的不需润滑的联轴器比较可靠；需要润滑的联轴器，其性能易受润滑完善程度的影响，且可能污染环境。含有橡胶等非金属元件的联轴器对温度、腐蚀性介质及强光等比较敏感，而且容易老化。
Kh——的轴承寿命修正系数 K ——万向联轴器的两轴线折角修正系数 Ka——载荷修正系数。载荷均匀，工作平稳时，Ka=1.0；载荷不均匀，中等冲击时，Ka=1.1～1.3；较大冲击载荷和频繁正反转时，Ka=1.3～1.5，特大冲击载荷和频繁正反转时Ka>1.5。 对于转速高、折角大或其长度超出规定的万向联轴器，除按上述计算处，还必须验算其转动灵活性，转动灵活性用n 表示，一般情况下：n >18000。
