卷筒联轴器,卷筒用球面滚子联轴器,dc卷筒联轴器,WJA型圆柱形轴孔联接球面滚子联轴器

　　特点及应用场合：适用于起重机、提升机构的减速器与卷筒的联接及其他类似机构的联接，可传递转矩及支承径向载荷，结构紧凑．工作稳定，可靠。

起重机起升机构中，减速器输出轴与低速旋转的卷筒之间的联接通常采用齿轮联接盘、开式齿轮、齿式联轴器、用一根以三个轴承为支点的超静定轴或以两个轴承为支点的静定轴。齿轮联接盘多用于中小起重系列，结构紧凑，分组性好，形状复杂，加工费时，不便用于大起重量起重机；开式齿轮传动多用于大起重量（起重量大于80T）的起重机，用于进一步减速并增大电机与卷筒之间的距离，结构简单，齿轮裸露润滑不便，齿面极易磨损，齿轮失效快，采用齿式联轴器会使卷筒轴线距离变长，机构自重增大；采用静定或超静定轴的联接型式需设一根长轴，能缩短卷筒轴向尺寸，但装拆不便，减速器不能单独装配和试运转。这些联接型式各有优缺点。

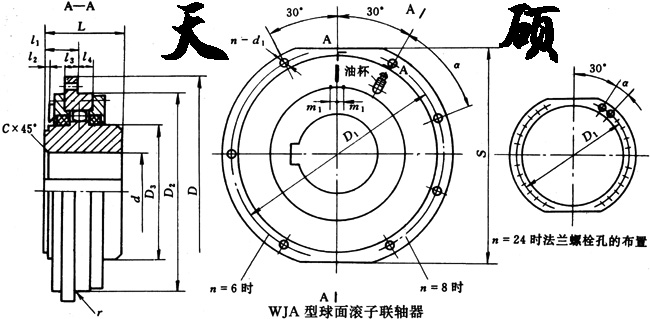

起重机卷筒用球面滚子联轴器由外套、球面滚子、半联轴器、内盖、外盖等件组成，见图4.107。半联轴器通过沿圆周分布的球面滚子与外套相联接，球面滚子嵌在半联轴器和外套之间的孔内，以传递转矩并承受径向力，兼起调心轴承的作用，可补偿减速器的输出轴与卷筒轴线之间的角位移，其机构与弹性柱销齿式联轴器相类似。使用时，半联轴器套装于减速器输出轴上，外套与钢丝绳卷筒用高强度螺栓联接，转矩和径向载荷通过球面滚子在半联轴器和外套之间传递。球面滚子联轴器具有补偿两轴相对位移的性能，结构紧凑，质量轻，可靠性高，安装方便，用于起重机小车上机构容易布置。适用于起重机起升机构的减速器与卷筒的联接及其他类似机构的联接。可作为传递转矩及支承径向载荷之用。工作温度范围为－25～80℃；传递公称转矩4000～800000N·m；许用径向力14500～450000N。

型号	公称转矩Tn/ kN·m	许用径向力 /kN	d (H7)	L	D	D1	D2 (h6)	D3	n-d1		S (h9)	l1	l2	l3	l4	α /(°)	r	C	磨损刻度m1	转动惯量I/ kg·m	质量 m/kg
									孔	螺栓
WJA1	4	14.5	40,42,45,48	84	250	220	160	85	6-14	M12	220	42	5	12	24	60	2	1.6	4	0.059	11.7
			50,55
WJA 2	5	16.5	45,48,50,55	84	280	250	180	90	6-14	M12	250	42	5	12	24	60	2	1.6	4	0.093	14.7
			60	107														2			14.5
WJA 3	7.1	18.5	48,50,55	84	320	280	200	95	6-18	M16	280	45	5	15	25	60	2.5	1.6	4	0.176	19.9
			60,65	107														2			20
WJA 4	9	20	60,65,70,75	107	340	300	220	130	6-18	M16	300	45	5	15	25	60	2.5	2	4	0.253	27.1
			80,85	132																	26.9
WJA 5	14	31	70,75	107	360	320	240	150	6-18	M16	320	45	5	15	25	60	2.5	2	6	0.335	31.8
			80,85,90,95	132														2.5			33.3
WJA 6	18	35	80,85,90,95	132	380	340	260	160	6-18	M16	340	45	5	15	25	60	2.5	2.5	6	0.451	39.4
			100,110	167																	39.8
WJA 7	22.4	38.5	80,85,90,95	132	400	360	280	170	6-18	M16	360	47	5	15	33	60	3	2.5	6	0.58	47
			100,110,120	167																	48
WJA 8	28	42	100,110,120	167	420	380	310	200	6-18	M16	380	47	5	15	33	60	3	2.5	6	0.91	66
			130,140	202														3			64
WJA 9	35.5	49	100,110,120	167	450	400	340	230	6-22	M20	400	52	5	20	28	60	3	2.5	6	1.35	83
			130,140,150	202														3			83.5
WJA10	71	115	130,140,150	202	550	500	420	280	6-22	M20	500	60	8	20	38	60	3	3	8	3.69	151
			160,170,180	242																	145
WJA11	112	125	160,170,180	242	580	530	450	300	8-22	M20	530	60	8	20	38	40	3	3	8	4.53	169
			190,200	282														4			167
WJA12	180	150	190,200,220	282	650	600	530	360	8-22	M20	580	65	8	25	33	40	3	4	8	8.41	247
			240,250	330																	229
WJA13	315	250	200,220	282	680	630	560	400	24-22	M20	600	65	8	25	35	10	4	4	8	11.4	301
			240,250,260	330																	302
WJA14	400	300	240,250,260	330	710	660	600	440	24-26	M24	640	82	10	35	43	10	4	4	8	17.7	392
			280,300	380														5			386
WJA15	500	340	240,250,260	330	780	730	670	500	24-26	M24	700	82	10	35	43	10	4	4	8	29	536
			280,300,320	380														5			547
WJA16	630	380	280,300,320	380	850	800	730	550	24-26	M24	760	82	10	35	43	10	4	5	8	43.6	686
			340,360,380	450														6			679

注：1.选用轴孔直径d和长度L在表列范围以外时，可与制造厂商定。

2.转动惯量和质量是按轴孔最小直径计算的近似值。
