制动器安全技术

盘式制动器主要有钳盘式和全盘式两种，其中前者更常用。钳盘式制动器的旋转元件是制动盘，固定元件是制动钳。
　　 1．钳盘式制动器
　　 1）定钳盘式制动器
　　 其特点是制动盘两侧的制动块用两个液压缸单独促动。

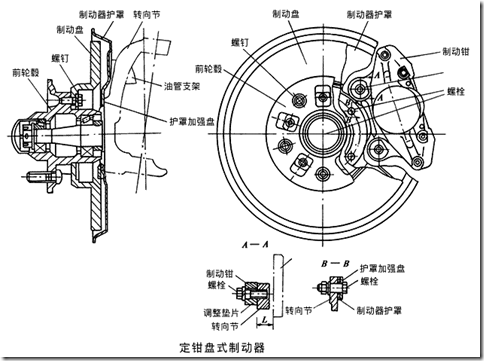

定钳盘式制动器的安装如下图所示。

电磁长行程块式制动器  详细信息	节能型长行程电磁推动器  详细信息	TJ2A系列节能电磁制动器  详细信息	YWZ型电力液压块式制动器  详细信息
防风电磁块式制动器  详细信息	液压和气动盘式系列  详细信息	QPZ型气动盘式制动器  详细信息	QPL型气动盘式离合器  详细信息
JP夹钳制动器  详细信息	QPBZ型气动盘式制动器  详细信息

钳盘式制动器的活塞密封圈除了起密封作用外，还兼起活塞回位作用和调整间隙的作用。正常制动时，密封圈发生弹性变形，解除制动时，密封圈恢复变形，带动活塞一起回位。当制动器间隙过大时，活塞相对密封圈移动，回位时移动部分不可能恢复，移动量即为所调整的间隙量。

还有一些轿车和货车采用专门的摩擦限位一次调准式间隙自调装置。

　　定钳盘式制动器存在着以下缺点：
　　 ① 油缸较多，使制动钳结构复杂；
　　 ② 油缸分置于制动盘两侧，必须用跨越制动盘的钳内油道或外部油管来连通。这必然使得制动钳的尺寸过大，难以安装在现代化轿车的轮辋内；
　　 ③ 热负荷大时，油缸（特别是外侧油缸）和跨越制动盘的油管或油道中的制动液容易受热汽化；
　　 ④ 若要兼用于驻车制动，则必须加装一个机械促动的驻车制动钳。
　　 由于上述缺点，定钳盘式制动器目前使用较少。

2）浮钳盘式制动器
　　 按制动钳的运动方式，浮钳式制动器又可分为滑动钳盘式制动器和摆动钳盘式制动器，其中滑动钳盘式制动器应用更广。
　　 滑动钳盘式制动器的特点是：制动钳可以相对制动盘作轴向滑动；只在制动盘的内侧设置油缸，而外侧的制动块则附装在钳体上。

用于汽车后轮、带驻车制动传动装置的DBA盘式制动器的浮式制动钳如下图所示。驻车制动时，在驻车制动杠杆凸轮的推动下，自调螺杆连同自调螺母一直左移到螺母接触活塞底部。此时，由于扭簧的阻碍，自调螺母不可能倒转着相对于螺杆向右移动。于是轴向推力通过活塞传到制动块上而实现制动。解除驻车制动时，自调螺杆在膜片弹簧的作用下，随着驻车制动杠杆复位。

2．全盘式制动器
　　 全盘式制动器摩擦副的固定元件和旋转元件都是圆盘形的，分别称为固定盘和旋转盘，其工作原理与摩擦离合器相似。

3．盘式制动器的优缺点分析
　　 1）盘式制动器与鼓式制动器相比具有以下优点
　　 （1）盘式制动器无摩擦助势作用，制动力矩受摩擦系数的影响较小，即热稳定性好；
　　 （2）盘式制动器浸水后效能降低较少，而且只须经一两次制动即可恢复正常，即基本不存在水衰退问题；
　　 （3）在输出相同制动力矩的情况下，盘式制动器尺寸和质量一般较小；
　　 （4）制动盘沿厚度方向的热膨胀量极小，不会像制动鼓的热膨胀那样使制动器间隙明显增加而导致制动踏板行程过大；
　　 （5）较容易实现间隙自动调整，其他维修作业也较简便。
　　 2）盘式制动器的缺点
　　 1）效能较低，所需制动促动管路压力较高，一般要用伺服装置；
　　 2）兼用于驻车制动时，需要加装的驻车制动传动装置较鼓式制动器复杂。
