H2/H3系列紧定套	H30/H31系列紧定套	AH2/AH22系列退卸套	AH23/AH30系列退卸套	锁紧螺母 GB9160
H23/H32系列紧定套	H39系列紧定套	AH31/AH32系列退卸套	AH3/AH240退卸套	锁紧垫圈 GB9160

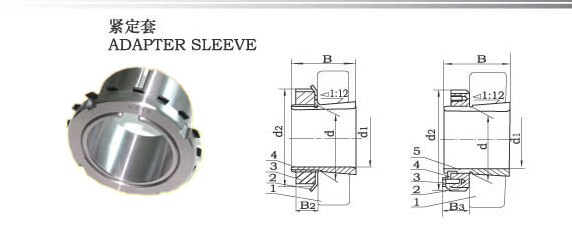

紧定套 JB/T7919.1-1999 　　

　　紧定套用于将圆锥孔调心轴承（调心球轴承、调心滚子轴承）固定在无轴肩轴上，结构简单，工作可靠，轴承调换方便、广泛使用于纺织、轻工、造纸、冶金、皮带运输及输送设备等行业。

　　紧定套由紧定衬套、锁紧螺母、锁紧垫圈（或锁紧卡）等零件组成。带有锁紧螺母和锁紧垫圈的紧定套只能整套地互换。不同来源的零配件不能互换。

H23 系列紧定套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号		重量（KG）
型号	d	d₁	B₁	d₂	调心球轴承	调心滚子轴承	重量（KG）
H2304	20	17	+31	32	111604		0.049
H2305	25	20	35	38	111605		0.087
H2306	30	25	38	45	111606		0.126
H2307	35	30	43	52	111607		0.165
H2308	40	35	46	58	111608	153608	0.224
H2309	45	40	50	65	111609	503609	0.280
H2310	50	45	55	70	111610	153610	0.362
H2311	55	50	59	75	111611	153611	0.420
H2312	60	55	62	80	111612	153612	0.481
H2313	65	60	65	85	111613	153613	0.557
H2314	70	60	68	92	111614	153614	0.897
H2315	75	65	73	98	111615	153615	1.05
H2316	80	70	78	105	111616	153616	1.28
H2317	85	75	82	110	111617	153617	1.45
H2318	90	80	86	120	111618	153618	1.69
H2319	95	85	90	155	111619	153619	1.92
H2320	100	90	97	130	111620	153620	2.15
H2322	110	100	105	145	111622	153622	2.74
H2324	120	110	112	155	153624	1536224	3.19
H2326	130	115	121	165	153626	1536226	4.6
H2328	140	125	131	180	153628	1536228	5.55
H2330	150	135	139	195	153630	1536230	6.63
H2332	160	140	147	210	153632	1536232	9.14
H2334	170	150	154	220	153634	1536234	10.2
H2336	180	160	161	230	153636	1536236	11.3
H2338	190	170	169	240	153638	1536238	12.6
H2340	200	180	176	250	153640	1536240	13.9
H2344	220	200	186	280	153644	1536244	16.7
H2348	240	220	199	300	153648	1536248	19.7
H2352	260	240	211	330	153652	1536252	24.2
H2356	280	260	224	350	153656	1536256	27.2

H32 系列紧定套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号	重量(kg)
型号	d	d₁	B₁	d₂	调心球轴承	重量(kg)
H3260	300	280	240	380	3153260	34.0
H3264	320	300	258	400	3153264	39.4
H3268	340	320	288	440	3153268	54.0
H3272	360	340	299	460	3153272	60.2
H3276	380	360	310	490	3153276	69.6
H3280	400	380	328	520	3153280	81.0
H3284	420	400	352	540	3153284	94.0
H3288	440	410	361	560	3153288	118.0
H3292	460	430	382	580	3153292	132.0
H3296	480	450	397	620	3153296	150.0
H32/500	500	470	428	630	31532/500	166.0

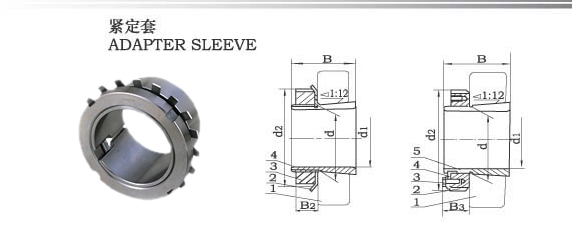

　　　　　　　　　　　　　　　　紧定套 JB/T7919.1-1999 　
紧定套用于将圆锥孔调心轴承（调心球轴承、调心滚子轴承）固定在无轴肩轴上，结构简单，工作可靠，轴承调换方便、广泛使用于纺织、轻工、造纸、冶金、皮带运输及输送设备等行业。　　紧定套由紧定衬套、锁紧螺母、锁紧垫圈（或锁紧卡）等零件组成。带有锁紧螺母和锁紧垫圈的紧定套只能整套地互换。不同来源的零配件不能互换。

H2 系列紧定套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号	重量(kg)
型号	d	d1	B1	d2	调心球轴承	重量(kg)
H204	20	17	24	32	1204K	0.041
H205	25	20	26	38	1205K	0.070
H206	30	25	27	45	1206K	0.099
H207	35	30	29	52	1207K	0.125
H208	40	35	31	58	1208K	0.174
H209	45	40	33	65	1209K	0.227
H210	50	45	35	70	1210K	0.274
H211	55	50	37	75	1211K	0.308
H212	60	55	38	80	1212K	0.346
H213	65	60	40	85	1213K	0.401
H214	70	60	41	92	1214K	0.550
H215	75	65	43	98	1215K	0.707
H216	80	70	46	105	1216K	0.882
H217	85	75	50	110	1217K	1.02
H218	90	80	52	120	1218K	1.19
H219	95	85	55	125	1219K	1.37
H220	100	90	58	130	1220K	1.49
H222	110	100	63	145	1222K	1.39

H3 系列紧定套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号		重量(kg)
型号	d	d1	B1	d2	调心球轴承	调心滚子轴承	重量(kg)
H304	20	17	28	32	1304K 1504K	22204CK	0.045
H305	25	20	29	38	1305K 1505K	22205CK	0.075
H306	30	25	31	45	1306K 1506K	22206CK	0.109
H307	35	30	35	52	1307K 1507K	22207CK	0.142
H308	40	35	36	58	1308K 1508K	22208CK 22208CK	0.189
H309	45	40	39	56	1309K 1509K	22209CK 22209CK	0.248
H310	50	45	42	70	1310K 1510K	22210CK 22210CK	0.303
H311	55	50	45	75	1311K 1511K	22211CK 22211CK	0.345
H312	60	55	47	80	1312K 1512K	22212CK 22212CK	0.394
H313	65	60	50	85	1313K 1513K	22213CK 22213CK	0.458
H314	70	60	52	92	1314K 1514K	22214CK 22214CK	0.723
H315	75	65	55	98	1315K 1515K	22215CK 22215CK	0.831
H316	80	70	59	105	1316K 1516K	22216CK 22216CK	1.03
H317	85	75	63	110	1317K 1517K	22217CK 22217CK	1.18
H318	90	80	65	120	1318K 1518K	22218CK 22218CK	1.37
H319	95	85	68	125	1319K 1519K	22219CK 22219CK	1.56
H320	100	90	71	130	1320K 1520K	22220CK 22220CK	1.69
H322	110	100	77	145	1322K 1522K	22222CK 22222CK	2.18

　　紧定套 JB/T7919.1-1999 　　

　　紧定套用于将圆锥孔调心轴承（调心球轴承、调心滚子轴承）固定在无轴肩轴上，结构简单，工作可靠，轴承调换方便、广泛使用于纺织、轻工、造纸、冶金、皮带运输及输送设备等行业。
　　紧定套由紧定衬套、锁紧螺母、锁紧垫圈（或锁紧卡）等零件组成。带有锁紧螺母和锁紧垫圈的紧定套只能整套地互换。不同来源的零配件不能互换。

H30 系列紧定套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号	重量(kg)
型号	d	d1	B1	d2	调心球轴承	重量(kg)
H3024	120	110	72	145	3153124	1.93
H3026	130	115	80	155	3153126	2.85
H3028	140	125	82	165	3153128	3.16
H3030	150	135	87	180	3153130	3.89
H3032	160	140	93	190	3153132	5.21
H3034	170	150	101	200	3153134	5.99
H3036	180	160	109	210	3153136	6.83
H3038	190	170	112	220	3153138	7.45
H3040	200	180	120	240	3153140	9.19
H3044	220	200	126	260	3153144	10.3
H3048	240	220	133	290	3153148	13.2
H3052	260	240	145	310	3153152	15.3
H3056	280	260	152	330	3153156	17.7
H3060	300	280	168	360	3153160	22.8
H3064	320	300	171	380	3153164	24.6
H3068	340	320	187	400	3153168	28.7
H3072	360	340	188	420	3153172	30.5
H3076	380	360	193	450	3153176	35.5
H3080	400	380	210	470	3153180	41.5
H3084	420	400	212	490	3153184	43.6
H3088	440	410	228	520	3153188	65.5
H3092	460	430	234	540	3153192	69.4
H3096	480	450	237	560	3153196	73.5
H30/500	500	470	247	580	31531/500	82.0

H31 系列紧定套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号		重量(kg)
型号	d	d1	B1	d2	调心滚子轴承		重量(kg)
H3120	100	90	76	130	3153720	153520	1.70
H3122	110	100	81	145	3153722	153522	2.25
H3124	120	110	88	155	3153724	153524	2.64
H3126	130	115	92	165	3153726	153526	3.66
H3128	140	125	97	180	3153728	153528	4.34
H3130	150	135	111	195	3153730	153530	5.52
H3132	160	140	119	210	3153732	153532	7.67
H3134	170	150	122	220	3153734	153534	8.38
H3136	180	160	131	230	3153736	153536	9.50
H3138	190	170	141	240	3153738	153538	10.8
H3140	200	180	150	250	3153740	153540	12.1
H3144	220	200	161	280	3153744	153544	14.7
H3148	240	220	172	300	3153748	153548	17.3
H3152	260	240	190	330	3153752	153552	22.0
H3156	280	260	195	350	3153756	153556	24.5
H3160	300	280	208	380	3153760	153560	330.2
H3164	320	300	226	400	3153764		34.9
H3168	340	320	254	440	3153768		49.5
H3172	360	340	259	460	3153772		54.5
H3176	380	360	264	490	3153776		61.6
H3180	400	380	272	520	3153780		70.8
H3184	420	400	204	540	3153784		84.5
H3188	440	410	207	560	3153788		108.0
H3192	460	430	326	580	3153792		116.0

紧定套 JB/T7919.1-1999 　　

H39 系列紧定套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号	重量(kg)
型号	d	d1	B1	d2	调心球轴承	重量(kg)
H3924	120	110	60	145
H3926	130	115	65	155
H3928	140	125	66	165
H3930	150	135	76	180
H3932	160	140	78	190
H3934	170	150	79	200
H3936	180	160	87	210
H3938	190	170	89	220
H3940	200	180	98	240	23940K
H3944	220	200	96	260	23944K
H3948	240	220	101	290	23948K
H3952	260	240	116	310	23952K
H3956	280	260	121	330	23956K
H3960	300	280	140	360	23960K
H3964	320	300	140	380	23964K
H3968	340	320	144	400	23968K
