H2/H3系列紧定套	H30/H31系列紧定套	AH2/AH22系列退卸套	AH23/AH30系列退卸套	锁紧螺母 GB9160
H23/H32系列紧定套	H39系列紧定套	AH31/AH32系列退卸套	AH3/AH240退卸套	锁紧垫圈 GB9160

紧定套

　　紧定套是带锥形孔的轴承在圆柱轴上定位时最常用的部件，因为这种轴套可用于光轴或阶梯轴。这种轴套容易安装，不需要在轴上另外固定。在光轴上使用紧定套时，轴承可在轴上任何位置定位。在阶梯轴上同阶梯环一起使用时，轴承可轴向精确定位，还方便了轴承的退卸。

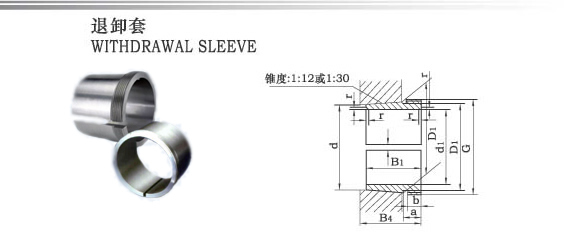

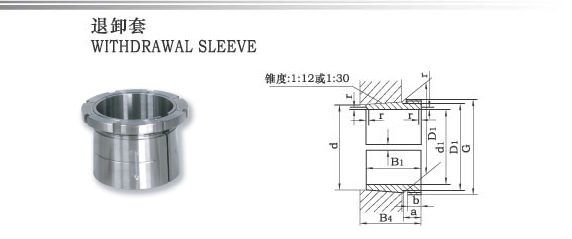

退卸套 JB/T7919.2-1999

退卸套对装在轴端，经常拆卸、规格较大的圆锥孔轴承（调心球轴承，调心滚子轴承，双列圆柱滚子轴承）装拆维修特别方便，广泛用于轻工、冶金、轧机等机械设备上。

退卸套AH39系列参数
型号	螺纹	尺寸（mm）			螺母型号	适用轴承
型号	螺纹	d	d1	B1	螺母型号	调心滚子轴承
AH3934	M180X3	170	160	59	KML36	23934K
AH3936	M190X3	180	170	66	KML38	23936K
AH3938	M200X3	190	180	66	KML40	23938K
AH3940	Tr210X4	200	190	77	KML42	23940K
AH3944	Tr230X4	220	200	77	KML46	23944K
AH3948	Tr250X4	240	220	77	KML50	23945K
AH3952	Tr280X4	260	240	94	KML56	23952K
AH3956	Tr300X4	280	260	94	KML60	23956K
AH3960	Tr320X5	300	280	112	KML64	23960K
AH3964	Tr340X5	320	300	112	KML68	23964K
AH3968	Tr360X5	340	320	112	KML72	23968K
AH3972	Tr380X5	360	340	112	KML76	23972K
AH3976	Tr400X5	380	360	130	KML80	23976K
AH3980	Tr420X5	400	380	130	KML84	23980K
AH3984	Tr440X5	420	400	130	KML88	23984K
AH3988	Tr460X5	440	420	1454	KML92	23988K
AH3992	Tr480X5	460	440	145	KML96	23992K
AH3996	Tr500X5	480	460	158	KML/500	23996K
AH39/500	Tr530X6	500	480	162	KML/530	239/500K
AH39/530	Tr560X6	530	500	175	KML/560	239/530K
AH39/560	Tr600X6	560	530	180	KML/600	239/560K
AH39/600	Tr630X6	600	570	192	KML/630	239/600K
AH39/630	Tr670X6	630	600	210	KML/670	239/630K
AH39/670	Tr710X7	670	630	216	KML/710	239/670K
AH39/710	Tr750X7	710	670	228	KML/750	239/710K
AH39/750	Tr800X7	750	710	234	KML/800	239/750K
AH39/800	Tr850X7	800	750	245	KML/850	239/800K
AH39/850	Tr900X7	850	800	258	KML/900	239/850K
AH39/900	Tr950X8	900	850	265	KML/950	239/900K
AH39/950	Tr1000X8	950	900	282	KML/1000	239/950K
AH39/1000	Tr1060X8	1000	950	296	KML/1060	239/1000K
AH39/1060	Tr1120X8	1060	1000	310	KML/1120	239/1060K

AH241系列退卸套基本尺寸和参数

型号	尺寸(mm)				适用的轴承号	重量(kg)
型号	d	d1	B3	G	调心球子轴承	重量(kg)
AH24122	110	105	82	M115×2	24112K
AH24124	120	115	93	M130×2	24124K
AH24126	130	125	94	M140×2	24126K
AH24128	140	135	99	M150×2	24128K
AH24130	150	145	115	M160×3	24130K
AH24132	160	150	124	M170×3	24132K
AH24134	170	160	125	M180×3	24134K
AH24136	180	170	134	M190×3	24136K
AH24138	190	180	146	M200×3	24138K
AH24140	200	190	158	Tr210×4	24140K
AH24144	220	200	170	Tr230×4	24144K
AH24148	240	220	180	Tr260×4	24148K
AH24152	260	240	202	Tr280×4	24152K
AH24156	280	260	202	Tr300×4	24156K
AH24160	300	280	224	Tr320×5	24160K
AH24164	320	300	242	Tr340×5	24164K
AH24168	340	320	269	Tr360×5	24168K
AH24172	360	340	269	Tr380×5	24172K
AH24176	380	360	271	Tr400×5	24176K
AH24180	400	380	278	Tr420×5	24180K
AH24184	420	400	310	Tr440×5	24184K
AH24188	440	420	310	Tr460×5	24188K
AH24192	460	440	332	Tr480×5	24192K
AH24196	480	460	340	Tr500×5	24196K
AH214/500	500	480	360	Tr530×6	241/500K30
AH214/530	530	500	370	Tr560×6	241/530K30
AH214/560	560	530	393	Tr600×6	241/560K30
AH214/600	600	570	413	Tr630×6	241/600K30
AH214/630	630	600	440	Tr670×6	241/630K30
AH214/670	670	630	452	Tr710×7	241/670K30
AH214/710	710	670	483	Tr750×7	241/710K30
AH214/750	750	710	520	Tr800×7	241/750K30
AH214/800	800	750	525	Tr850×7	241/800K30
AH214/850	850	800	560	Tr900×7	241/850K30
AH214/900	900	850	575	Tr950×8	241/900K30
AH214/950	950	900	605	Tr1000×8	241/950K30
AH214/1000	1000	950	645	Tr1060×8	241/1000K30
AH214/1060	1060	1000	665	Tr1120×8	241/1060K30

退卸套 JB/T7919.2-1999

AH31系列退卸套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号		重量(kg)
型号	d	d1	B1	G	调心滚子轴承		重量(kg)
AH3120	100	95	64	M110X2	153520	3153720	0.65
AH3122	110	105	68	M120X2	153522	3153722	0.76
AH3124	120	115	75	M130X2	153524	3153724	0.95
AH3126	130	125	78	M140X2	153526	3153726	1.08
AH3128	140	135	83	M150X2	153528	3153728	1.28
AH3130	150	145	96	M165X3	153530	3153730	1.79
AH3132	160	150	103	M180X3	153532	3153732	3.20
AH3134	170	160	104	M190X3	153534	3153734	3.50
AH3136	180	170	116	M200X3	153536	3153736	4.20
AH3138	190	180	125	T210X4	153538	3153738	4.90
AH3140	200	190	134	T220X4	153540	3153740	5.60
AH3144	220	200	145	T240X4	153544	3153744	10.4
AH3148	240	220	154	T260X4	153548	3153748	12.1
AH3152	260	240	172	T290X4	153552	3153752	16.2
AH3156	280	260	175	T310X5	153556	3153756	17.2
AH3160	300	280	192	T330X5	3113760	3153760	21.0
AH3164	320	300	209	T350X5	3113764	3153764	24.7
AH3168	340	320	225	T370X5	3113768	3153768	29.0
AH3172	360	340	229	T400X5	3113772	3153772	33.1
AH3176	380	360	232	T420X5	3113776	3153776	35.8
AH3180	400	380	240	T440X5	3113780	3153780	39.6
AH3184	420	400	266	T460X5	3113784	3153784	46.8
AH3188	440	420	270	T480X5	3113788	3153788	50.2
AH3192	460	440	285	T510X6	3113792	3153792	57.8
AH3196	480	460	295	T530X6	3113796	3153796	63.5
AH31/500	500	480	313	T550X6	31137/500	31537/500	70.8

AH32系列退卸套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号		重量(kg)
型号	d	d1	B1	G	调心滚子轴承		重量(kg)
AH3218	90	85	63	M100X2	1353218	3113218	0.576
AH3219	95	90	67	M105X2	1353219	3113219	0.675
AH3220	100	95	73	M110X2	1353220	3113220	0.767
AH3222	110	105	82	M125X2	1353222	3113222	1.04
AH3224	120	115	90	M135X2	1353224	3113224	1.30
AH3226	130	125	98	M145X2	1353226	3113226	1.60
AH3228	140	135	104	M155X3	1353228	3113228	1.90
AH3230	150	145	114	M165X3	1353230	3113230	2.30
AH3232	160	150	124	M180X3	1353232	3113232	4.09
AH3234	170	160	134	M190X3	1353234	3113234	4.81
AH3236	18	170	140	M200X3	1353236	3113236	5.31
AH3238	190	180	145	T210X4	1353238	3113238	5.90
AH3240	200	190	153	T220X4	1353240	3113240	6.67
AH3260	300	280	228	T230X5	1353260	3113260	26.0
AH3264	320	300	246	T350X5	1353264	3113264	30.6
AH3268	340	320	264	T370X5	1353268	3113268	35.8
AH3272	360	340	274	T400X5	1353272	3113272	41.6
AH3276	380	360	284	T420X5	1353276	3113276	46.3
AH3280	400	380	302	T440X5	1353280	3113280	52.3
AH3284	420	400	321	T460X5	1353284	3113284	59.7
AH3288	440	420	330	T480X5	1353288	3113288	46.8
AH3292	460	440	349	T510X6	1353292	3113292	57.2
AH3296	480	460	364	T530X6	1353296	3113296	83.1
AH32/500	500	480	393	T550X6	13532/500	31132/500	94.7

退卸套 JB/T7919.2-1999

AH3系列退卸套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号		重量(kg)
型号	d	d1	B1	d2	调心球轴承	调心滚子轴承	重量(kg)
AH308	40	35	29	M45X1.5	111308 111508	1113508 113308	0.09
AH309	45	40	31	M50X1.5	111509 111509	1113509 113309	0.109
AH310	50	45	35	M55X2	111310 111510	1113510 113310	0.137
AH311	55	50	37	M60X2	111311 111511	1113511 113311	0.161
AH312	60	55	40	M65X2	111312 111512	1113512 113312	0.189
AH313	65	60	42	M75X2	111313 111513	1113513 113313	0.253
AH314	70	65	43	M80X2	111314 111514	1113514 113314	0.280
AH315	75	70	45	M85X2	111315 111515	1113515 113315	0.313
AH316	80	75	48	M90X2	111316 111516	1113516 113316	0.365
AH317	85	80	52	M95X2	171131 111517	1113517 113317	0.429
AH318	90	85	53	M100X2	118131 111518	1113518 113318	0.416
AH319	95	90	57	M105X2	111931 111519	1113519 113319	0.532
AH320	100	95	59	M110X2	111320 111520	1113520 113320	0.582
AH322	110	105	63	M120X2	111322 111522	1113522 113322	0.663
AH324	120	115	69	M130X2	111324 111524	1113524 113324	0.875
AH326	130	126	74	M140X2			1.03
AH328	140	135	77	M150X2			1.15
AH330	150	145	83	M165X3			1.55
AH332	160	150	88	M180X3			2.73
AH334	170	160	93	M190X3			3.19

退卸套AH240系列参数
型号	螺纹	尺寸（mm）			螺母型号	适用轴承
型号	螺纹	d	d1	B1	螺母型号	调心滚子轴承
AH24024	M125X2	120	115	73	kM25	24024K30
AH24026	M1352	13	125	73	kM27	24026K30
AH24028	M145X2	140	135	83	kM29	24028K30
AH24030	M155X3	150	145	90	kM31	24030K30
AH24032	M170X3	160	150	95	kM34	24032K30
AH24034	M180X3	170	160	106	kM36	24034K30
AH24036	M190X3	180	170	116	kM38	24036K30
AH24038	M200X3	190	180	118	kM40	24038K30
AH24040	Tr210X4	200	190	127	HM42	24040K30
AH24044	Tr230X4	220	200	138	HM46	24044K30
AH24048	Tr250X4	240	220	138	HM50	24048K30
AH24052	Tr280X4	260	240	162	HM56	24052K30
AH24056	Tr300X4	280	260	162	HM60	24056K30
AH24060	Tr320X5	300	280	184	HM64	24060K30
AH24064	Tr340X4	320	300	184	HM68	24064K30
AH24068	Tr360X5	340	320	206	HM72	24068K30
AH24072	Tr380X5	360	340	206	HM76	24072K30
AH24076	Tr400X5	380	360	208	HM80	24076K30
AH24080	Tr420X5	400	380	228	HM84	24080K30
AH24084	Tr440X5	420	400	230	HM88	24084K30
AH24088	Tr460X5	440	420	242	HM92	24088K30
AH24092	Tr480X5	460	440	250	HM96	24092K30

退卸套 JB/T7919.2-1999

AH2系列退卸套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号	重量(kg)
型号	d	d1	B1	d2	调心球轴承	重量(kg)
AH208	40	35	25	M45X1.5	111208	0.094
AH209	45	40	26	M50X1.5	111209	0.104
AH210	50	45	28	M55X2	111210	0.130
AH211	55	50	29	M60X2	111211	0.167
AH212	60	55	32	M65X2	111212	0.175
AH213	65	60	32.5	M75X2	111213	0.242
AH214	70	65	33.5	M80X2	111214	0.255
AH215	75	70	34.5	M85X2	111215	0.280
AH216	80	75	35.5	M90X2	111216	0.306
AH217	85	80	38.5	M95X2	111217	0.353
AH218	90	85	40	M100X2	111218	0.427
AH219	95	90	43	M105X2	111219	0.486
AH220	100	95	45	M110X2	111220	0.525
AH222	110	105	50	M120X2	111222	0.647
AH224	120	115	53	M130X2	111224	0.755
AH226	130	125	53	M140X2		0.815
AH228	140	135	56	M150X2		1.00
AH230	150	145	60	M160X3		1.16
AH232	160	150	64	M170X3		1.91
AH234	170	160	69	M180X3		2.12
AH236	180	170	69	M190X3		2.34
AH238	190	180	73	T205X4		2.94
AH240	200	190	77	T215X4		3.12
AH244	220	200	85	T235X4		6.1
AH248	240	220	96	T260X4		8.16
AH252	260	240	105	T280X4		9.89
AH256	280	260	105	T300X4		10.4

AH22系列退卸套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号	重量(kg)
型号	d	d1	B1	G	调心球轴承	重量(kg)
AH2236	180	170	105	M200X3	153536	3.73
AH2238	190	180	112	T210X4	153538	4.25
AH2240	200	190	118	T220X4	153540	4.68
AH2244	220	200	130	T240X4	153544	9.10
AH2248	240	220	144	T260X4	153548	11.1
AH2252	260	240	155	T290X5	153552	14.0
AH2256	280	260	155	T310X5	153556	15.2
AH2260	300	280	170	T330X5	153560	18.1
AH2264	320	300	180	T350X5	153564	20.2

退卸套 JB/T7919.2-1999

AH23系列退卸套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号		重量(kg)
型号	d	d1	B1	G	调心滚子轴承		重量(kg)
AH2308	40	35	40	M45X1.5	111608	153608	0.128
AH2309	45	40	44	M50X1.5	111609	111609	0.164
AH2310	50	45	50	M55X2	111610	111610	0.209
AH2311	55	50	54	M60X2	111611	111611	0.253
AH2312	60	55	58	M65X2	111612	111612	0.297
AH2313	65	60	61	M75X2	111613	111613	0.395
AH2314	70	65	64	M80X2	111614	111614	0.466
AH2315	75	70	68	M85X2	111615	111615	0.534
AH2316	80	75	71	M90X2	111616	111616	0.597
AH2317	85	80	74	M95X2	111617	111617	0.670
AH2318	90	85	79	M100X2	111618	111618	0.779
AH2319	95	90	85	M105X2	111619	111619	0.886
AH2320	100	95	90	M110X2	111620	111620	0.948
AH2322	110	105	98	M125X2	111622	111622	1.35
AH2324	120	115	105	M135X2	111624	111624	1.60
AH2326	130	125	115	M145X2	153626	113626	2.00
AH2328	140	135	125	M155X3	153628	113628	2.33
AH2330	150	145	135	M165X3	153630	113630	2.80
AH2332	160	150	140	M180X3	153632	113632	4.72
AH2334	170	160	146	M190X3	153634	113634	5.30
AH2336	180	170	154	M200X3	153636	113636	5.90
AH2338	190	180	160	T210X4	153638	113638	6.50
AH2340	200	190	170	T220X4	153640	113640	7.50
AH2344	220	200	181	T240X4	153644	113644	13.4
AH2348	240	220	189	T260X4	153648	113648	15.5
AH2352	260	240	205	T290X4	153652	113652	20.0
AH2356	280	260	212	T310X5	153656	113656	21.5

AH30系列退卸套基本尺寸和参数

型号	基本尺寸（mm）				配套轴承型号		重量(kg)
型号	d	d1	B1	G	调心滚子轴承		重量(kg)
AH3024	120	115	60	M130X2	3153124	3113124	0.75
AH3026	130	125	67	M140X2	3153126	3113126	0.93
AH3028	140	135	68	M150X2	3153128	3113128	1.01
AH3030	150	145	72	M160X3	3153130	3113130	1.15
AH3032	160	150	77	M170X3	3153132	3113132	2.10
AH3034	170	160	85	M180X3	3153134	3113134	2.50
AH3036	180	170	92	M190X3	3153136	3113136	2.90
AH3038	190	180	96	M205X3	3153138	3113138	3.40
AH3040	200	190	102	T215X4	3153140	3113140	3.80
AH3044	220	200	111	T235X4	3153144	3113144	7.40
AH3048	240	220	116	T260X4	3153148	3113148	8.80
AH3052	260	240	128	T280X4	3153152	3113152	10.7
AH3056	280	260	131	T300X4	3153156	3113156	12.0
AH3060	300	280	145	T320X5	3153160	3113160	14.4
AH3064	320	300	149	T245X5	3153164	3113164	16.0
AH3068	340	320	162	T365X5	3153168	3113168	19.5
AH3072	360	340	168	T385X5	3153172	3113172	21.0
AH3076	380	360	170	T410X5	3153176	3113176	23.5
AH3080	400	380	183	T430X5	3153180	3113180	27.3
AH3084	420	400	186	T450X5	3153184	3113184	29.0
AH3088	440	420	194	T470X5	3153188	3113188	32.0
AH3092	460	440	202	T490X5	3153192	3113192	35.2
AH3096	480	460	205	T520X5	3153196	3113196	39.2
AH30/500	500	480	209	T540X6	31531/500	31131/500	42.5

推荐产品:联轴器　胀紧联结套液力偶合器制动器
