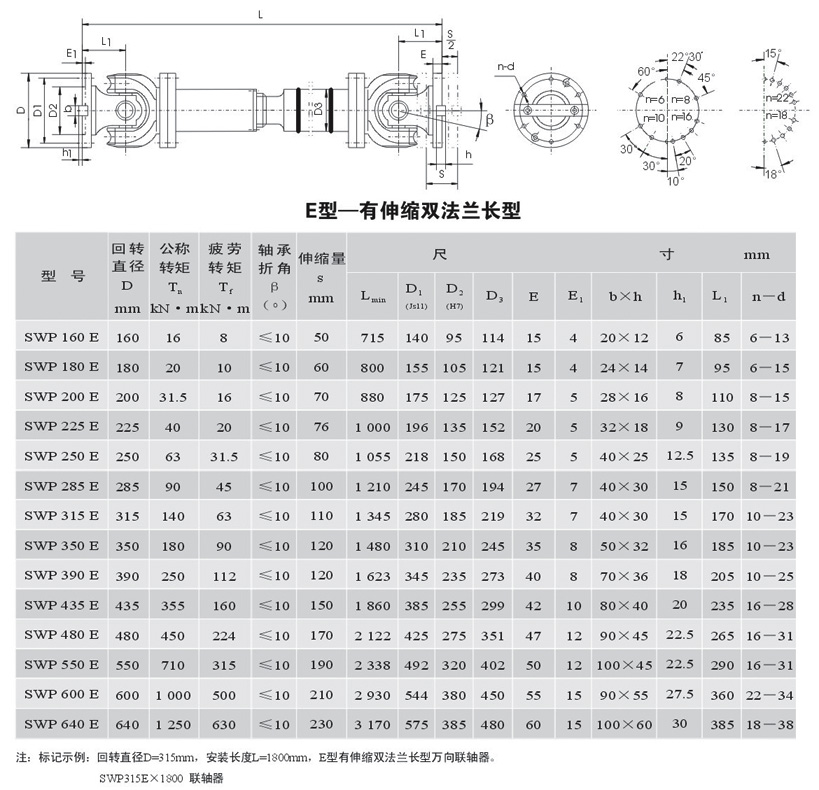

SWP-E型－无伸缩短型
相关链接 SWC型整体叉头十字轴式
SWP型剖分轴承座十字轴式
联轴器(coupling)结构型式
万向联轴器有多种结构型式，例如：十字轴式、球笼式、球叉式、凸块式、球销式、球铰式、球铰柱塞式、三销式、三叉杆式、三球销式、铰杆式等，最常用的为十字轴式，其次为球笼式，在实际应用中根据所传递转矩大小分为重型、中型、轻型和小型。
用途
用来联接不同机构中的两根轴（主动轴和从动轴）使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。
1、联轴器功能
用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。
2、联轴器的类型
联轴器所联接的两轴，由于制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器可分为刚性联轴器，挠性联轴器和安全联轴器。联轴器的主要类型、特点及其在作用类别在传动系统中的作用备注 刚性联轴器只能传递运动和转矩，不具备其他功能包括凸缘联轴器、套筒联轴器、夹壳联轴器等 挠性联轴器无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器、膜片联轴器等 有弹性元件的挠性联轴器，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大，在传动系统中的作用亦不尽相同 安全联轴器传递运动和转矩，过载安全保护。挠性安全联轴器还具有不同程度的补偿性能包括销钉式、摩擦式、磁粉式、离心式、液压式等安全联轴器
万向联轴器的选用计算
万向联轴器的计算转矩： Tc=TKnKhK Ka≤Tn(N·m) 交变载荷时： Tc≤Tf (N·m) 式中 Tn——万向联轴器的公称转矩，N·m，（它是在给定条件下的理论计算数值，即联轴器转速，n≈10r/min。轴承寿命 Ln=5000h、轴线折角 =3°、载荷平稳时的数值）； Tf——万向联轴器的疲劳转矩，N·m T——万向联轴器的理论转矩，N·m ;其中T=9550Pw/ N (N·m) Pw——驱动功率，kw N——万向联轴器转速，r/min Kn——万向联轴器的转速修正系数， 万向联轴器
Kh——的轴承寿命修正系数 K ——万向联轴器的两轴线折角修正系数 Ka——载荷修正系数。载荷均匀，工作平稳时，Ka=1.0；载荷不均匀，中等冲击时，Ka=1.1～1.3；较大冲击载荷和频繁正反转时，Ka=1.3～1.5，特大冲击载荷和频繁正反转时Ka>1.5。 对于转速高、折角大或其长度超出规定的万向联轴器，除按上述计算处，还必须验算其转动灵活性，转动灵活性用n 表示，一般情况下：n >18000。 式中 ——万向联轴器的轴线折角，(°)；n——万向联轴器的转速，r/min.
的偏差知识
万向联轴器由于其偏差角度大,传递扭矩高等特点,被广泛应用于各类通用机械场合. 万向联轴器常见类型有:通用型,高转速型,微型,可伸缩,大扭矩万向联轴器等诸多类型.WS.WSD小型十字轴万向联轴器 适用于联接两轴轴线夹角β≤45°的传动轴系;传递公称转矩11.2~1120N·m 的单十字轴万向联轴器和双十字轴万向联轴器. 万向联轴器适用于联结空间同一平面上两轴轴线夹角β≤45o的传动场合,传递公称转矩11.2-1120N.m.WSD型为单十字万向联轴器,WS型为双十字万向联轴器每节最大轴间夹角45o.成品孔H7,可根据要求,开键槽,六方孔和四方孔.允许两轴间夹角在限定的范围内随工作需要而改变.
|
