TBG系列高速膜片联轴器

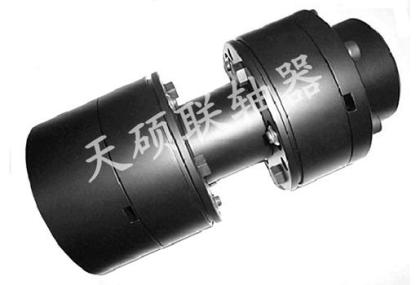

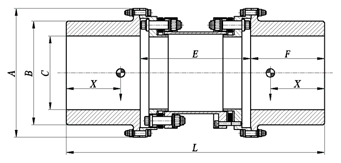

高速膜片联轴器

联轴器型号	功率/转速 (Kw/rpm)	公称扭矩 (KNm)	峰值扭矩 (KNm)	最大许用转速 (r/min)	A (mm)	B (mm)	C(mm)max	E(mm)	F (mm)	L(mm)
TBG6115	0.072	0.68	2.4	32000	146	98	70	110	75	260
TBG6135	0.16	1.52	3.3	28000	165	119	85	110	90	290
TBG6152	0.22	2.1	6.1	25000	187	140	100	120	105	330
TBG6175	0.39	3.7	10.8	23000	215	162	115	130	120	370
TBG6196	0.49	4.6	12.4	21000	238	182	130	160	140	440
TBG6210	0.54	5.15	14.2	20000	254	203	145	160	155	470
TBG6231	0.86	8.21	24.1	18000	273	217	155	160	165	490
TBG6247	1.28	12.22	32	17000	297	238	170	160	180	520
TBG6272	2.16	20.62	45	16000	324	259	185	175	195	565
TBG6300	2.9	27.69	52.9	14000	350	273	195	195	205	605
TBG6330	3.46	33	78	12000	394	308	220	220	230	680
TBG6360	4.13	39.44	101	10000	420	336	240	250	250	750
TBG8212	0.86	8.21	24.1	20000	254	203	145	160	155	470
TBG8233	1.28	12.22	32	18000	273	217	155	160	165	490
TBG8248	2.16	20.62	45	17000	297	238	170	160	180	520
TBG8274	2.9	27.69	52.9	16000	324	259	185	175	195	565
TBG8302	3.46	33	78	14000	350	273	195	195	205	605

TBG8333	4.13	39.44	101	12000	394	308	220	220	230	680
TBG8363	6.6	63	140	10000	420	336	240	250	250	750
TBG8396	8.5	81.11	197	9500	452	378	270	270	290	850
TBG8425	11	105	217	9000	487	406	290	290	310	910
TBG8457	14	133.7	320	8500	527	420	300	310	320	950
TBG8493	17	162.3	355	8000	563	455	325	320	340	1000
TBG8525	21	200.5	390	7500	617	476	340	335	360	1055
TBG8570	26	248.3	570	7000	648	490	350	355	370	1095
TBG8610	34	324.7	730	6000	688	546	390	370	410	1190
TBG0365	8.5	63	140	10000	420	336	240	250	250	750
TBG0400	11	81.11	197	9500	452	378	270	270	290	850
TBG0430	13	105	217	9000	487	406	290	290	310	910
TBG0460	16	133.7	320	8500	527	420	300	310	320	950
TBG0496	20	162.3	355	8000	563	455	325	320	340	1000
TBG0537	25	238.75	548	7500	617	476	340	350	360	1055
TBG0580	35	334.25	770	7000	648	490	350	370	370	1095
TBG0630	42	401.1	920	6000	688	546	390	400	410	1190

联轴器型号	拧紧力矩(Nm)	总质量(Kg)	扭转刚度KT(Nm/radxE+06)	转动惯量(Kgm^2)	中间段每米长			角向不对中		轴向不对中
联轴器型号	拧紧力矩(Nm)	总质量(Kg)	扭转刚度KT(Nm/radxE+06)	转动惯量(Kgm^2)	质量(Kg)	扭转刚度ΔKT(Nm /radxE+06)	转动惯量(Kgm^2)	最大θmax (deg)	角向刚度(Nm/radxE+03)	最大(mm)	轴向力（N）
TBG6115	45	11.22	0.0053	0.021	4.7	0.00389	0.00612	0.375	110.3	2	902
TBG6135	45	16.1	0.0796	0.052	6.0	0.099	0.013	0.375	119.5	2.3	1056
TBG6152	45	25.64	1.453	0.094	6.9	0.158	0.021	0.375	155.7	2.4	1368
TBG6175	85	38.6	2.452	0.18	10.4	0.289	0.035	0.375	168.2	2.6	2100
TBG6196	160	53.6	3.252	0.34	11.8	0.455	0.047	0.375	205.3	2.8	2306
TBG6210	160	73.6	4.210	0.58	13.5	0.702	0.085	0.375	213.6	3.0	3256
TBG6231	160	94.5	5.103	0.85	15.1	0.836	0.129	0.375	401.9	3.1	3654
TBG6247	160	113.8	8.256	1.14	22.6	1.536	0.172	0.375	447.2	3.3	3946
TBG6272	280	140.5	9.426	1.56	26.5	2.03	0.216	0.375	535.2	3.5	4653
TBG6300	280	162.6	10.257	2.25	39.5	2.76	0.444	0.375	592.3	3.6	5621
TBG6330	340	215.3	14.795	4.52	47.3	5.422	0.522	0.375	667.2	3.8	7624
TBG6360	540	296.5	30.526	7.15	53.2	7.032	0.755	0.375	720.3	4	9678
TBG8212	160	73.6	4.252	0.61	13.5	0.702	0.085	0.25	704.5	2	1458
TBG8233	160	94.5	5.15	0.87	15.1	0.836	0.129	0.25	1130	2.2	3542
TBG8248	160	113.8	8.33	1.16	22.6	1.536	0.172	0.25	1469	2.4	4216
TBG8274	280	140.5	9.52	1.66	26.5	2.03	0.216	0.25	1635	2.6	4568
TBG8302	280	162.6	10.35	2.32	39.5	2.76	0.444	0.25	1989	2.8	6542
TBG8333	340	215.3	14.94	4.62	46.3	5.422	0.522	0.25	2653	3.0	9326

TBG8363	540	296.5	30.82	7.21	51.2	7.032	0.755	0.25	3456	3.3	12681
TBG8396	540	365.5	46.321	10.56	56.1	8.865	0.923	0.25	7864	3.4	13653
TBG8425	800	453.2	61.523	15.32	71.5	14.65	1.101	0.25	6859	3.6	15782
TBG8457	800	630.5	70.142	23.54	87.3	16.83	1.522	0.25	6971	3.8	16524
TBG8493	800	668.5	75.635	42.35	94.6	21.32	2.11	0.25	7865	4.0	18936
TBG8525	1200	775.2	103.56	52.65	105.3	25.66	2.56	0.25	8654	4.2	19856
TBG8570	1200	935.3	129.263	66.53	136	40.37	4.03	0.25	8475	4.6	20541
TBG8610	1800	1365.2	146.32	78.32	147	50.8	5.07	0.25	9246	5	21456
TBG0365	540	301.2	45.32	7.35	51.2	7.032	0.755	0.165	7756	2.8	7652
TBG0400	540	369.1	60.25	10.68	56.1	8.865	0.923	0.165	12589	3.0	9862
TBG0430	800	457.3	71.235	15.68	71.5	14.65	1.101	0.165	21870	3.2	10635
TBG0460	800	636.8	80.253	23.86	87.3	16.83	1.522	0.165	24254	3.6	14963
TBG0496	800	675.1	105.41	42.65	94.6	21.32	2.11	0.165	26587	3.8	16985
TBG0537	1200	782.9	130.21	52.54	105.3	25.66	2.56	0.165	28954	4.0	18635
TBG0580	1200	872.9	148.12	66.86	136	40.37	4.03	0.165	33000	4.6	19886
TBG0630	1800	1378.2	183.26	80.32	147	50.8	5.07	0.165	34251	5.2	23687

◆联轴器尺寸C、L、E、F是根据使用性能推荐的标准值，可按用户要求设计。其它尺寸的L值，其扭转刚度、转动惯量等应另算；

◆径向不对中数值是角向不对中和中间节长度的函数，可近似按正切函数推倒；

◆扭转刚度是按表中结构尺寸得出的(已计入轴的配合段)，当用户有特殊需要时可通过调整中间段长度E或有关尺寸而获得。若仅中间段长度E有变化，扭转刚度可由下式计算出：

式中: K-所需扭转刚度 -表上的扭转刚度 -中间段每米扭转刚度量 -尺寸E的变化值

◆对于有热膨胀的机组，安装时应考虑冷态预拉伸量，使挠性元件工作在较小的变形区间，提高使用寿命；

其它系列高速膜片联轴器

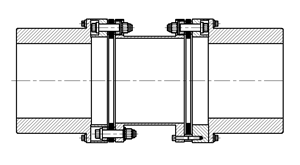

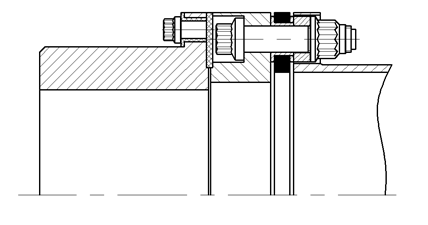

根据客户需要我们又将现有的型式进行了拓展来满足客户的需求，下面是结构简图：

设计轴头端面设计尺寸较小时，我们一般采用TBS型联轴器，但是如果单膜片联轴器满足不了设计需要时我们应该采用TBM型联轴器。TBM型联轴器有双膜片结构，能够同时具有TBL型联轴器的吸收能力。

TBM型高速膜片联轴器 TBS型 高速膜片联轴器

设计转速小于3000rpm，TBL轴头包容能力较小时可以选用TBP型联轴器。设计转速大于3000rpm，TBL轴头包容能力较小时可以选用TBF型联轴器。TBF型联轴器采用了止口配合，有很好的同轴度，能够适应高转速。

TBP型高速膜片联轴器 TBF型高速膜片联轴器

设计遇到可燃气体时通常需要做绝缘处理，TBE型联轴器可以解决这个问题，绝缘板能够很好的起到绝缘的作用。

TBE型高速膜片联轴器

拓展产品若有需要可垂询天硕联轴器技术部，进行非标产品设计。
