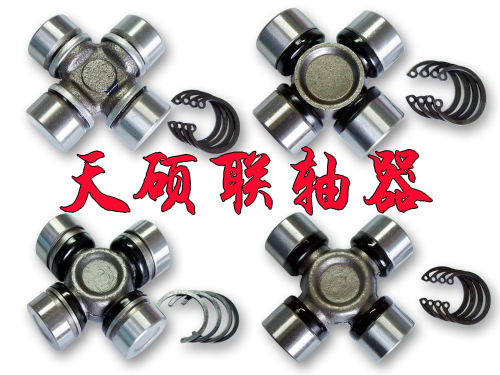

| 不同型号的十字轴式万向联轴器，其十字轴总成的结构型式和主要参数各不相同，常用SWC-I型轻型十字轴式万向联轴器SWC型中型十字轴式十字总成的外部结构和主要尺寸见下图以及表格。用户可根据需要选用。 |

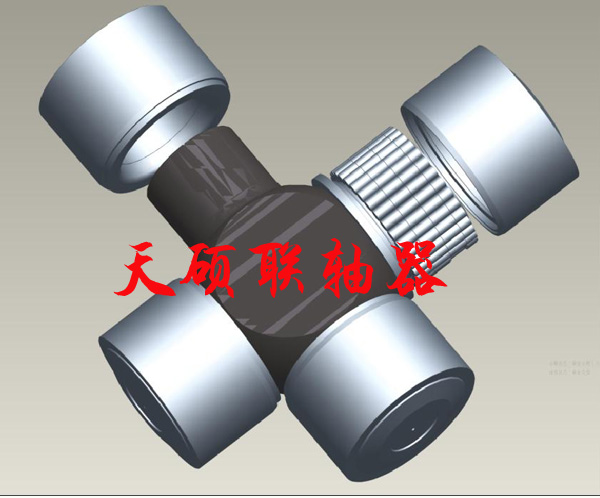

SWC-I型的十字轴总成
 |
| 联轴器规格 |
φM(mm) |
H(mm) |
| SWC-I 58 |
17 |
44 |
| SWC-I 65 |
20 |
55 |
| SWC-I 75 |
24 |
62 |
| SWC-I 90 |
27 |
82 |
| SWC-I 100 |
30 |
88 |
| SWC-I 120 |
35 |
98 |
| SWC-I 150 |
45 |
126 |
| SWC-I 180 |
50 |
135 |
| SWC-I 200 |
59 |
168 |
| SWC-I 225 |
72 |
185 |
|
|
| 联轴器规格 |
φM(mm) |
H(mm) |
| SWC160 |
65 |
136 |
| SWC180 |
72 |
154 |
| SWC200 |
82 |
171 |
| SWC225 |
90 |
192 |
| SWC250 |
100 |
214 |
| SWC265 |
108 |
226 |
| SWC285 |
115 |
243 |
| SWC315 |
130 |
269 |
| SWC350 |
145 |
299 |
| SWC390 |
165 |
333 |
| SWC440 |
185 |
377 |
| SWC490 |
210 |
419 |
| SWC550 |
240 |
472 |
| SWC620 |
265 |
526 |
|
|
是一种容许两轴间具有大角位移的联轴器，适用于有大角位移的两轴之间的连接，径向外形尺寸不紧凑，维修方便，传递转矩大，传动效率高，使用寿命长，噪声低，能传递空间两相交轴之间的传动，两轴之间的夹角大，一般两轴的轴间角最大可达35度到45度，而且在运转过程可以随时改变两轴的轴间角。但当采用单个万向联轴器时，从动轴转速会呈周期性波动现象，主要用于相交轴之间的传动联接。万向联轴器由于其偏差角度大、传递扭矩高等特点，被广泛应用于各类通用机械场合
